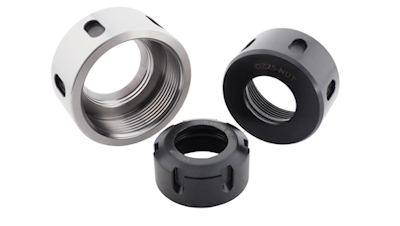

Затяжная гайка используется совместно с цангой и предназначена для надежной фиксации различного инструмента в корпусе фрезерного патрона. В нашем каталоге представлены гайки различного типа (A, M, UM, OZ), которые используются для цанг ER8, ER11, ER16, ER20, ER25, ER32, ER40, EOC25/OZ25, EOC32/OZ32.
В корзину
| Артикул | Наименование | Наружный диаметр, мм | Высота гайки, мм | Цена (с НДС) | Купить |
|---|---|---|---|---|---|
| Затяжная гайка для цанги EOC25 (OZ25) | 60 | 30 |
785 ₽/шт
|
||
| Затяжная гайка для цанги EOC32 (OZ32) | 72 | 33.5 |
1 797 ₽/шт
|
||
| Затяжная гайка для цанги ER08 | 13.5 | 12 |
663 ₽/шт
|
||
| Затяжная гайка для цанги ER8 | 12 | 12 |
801 ₽/шт
|
||
| Затяжная гайка для цанги ER11 | 19 | 12 |
358 ₽/шт
|
||
| Затяжная гайка для цанги ER16 | 28 | 19 |
385 ₽/шт
|
||
| Затяжная гайка для цанги ER16 | 22 | 18 |
385 ₽/шт
|
||
| Затяжная гайка для цанги ER16 | 32 | 17 |
514 ₽/шт
|
||
| Затяжная гайка для цанги ER20 | 34 | 21 |
358 ₽/шт
|
||
| Затяжная гайка для цанги ER20 | 28 | 19 |
385 ₽/шт
|
||
| Затяжная гайка для цанги ER20 | 35 | 19 |
514 ₽/шт
|
||
| Затяжная гайка для цанги ER25 | 35 | 20 |
441 ₽/шт
|
||
| Затяжная гайка для цанги ER25 | 42 | 22 |
514 ₽/шт
|
||
| Затяжная гайка для цанги ER32 | 50 | 24 |
691 ₽/шт
|
||
| Затяжная гайка для цанги ER40 | 63 | 27 |
691 ₽/шт
|
||
| Затяжная гайка для цанги ER50 | 78 | 36 |
1 520 ₽/шт
|
Надежная фиксация инструмента в цанге увеличивает срок его эксплуатации и непосредственно влияет на качество обработки изделия. Поэтому правильный выбор оснастки для крепления инструмента является критически важным.
На сегодняшний день фиксация инструмента при помощи цанговых зажимов является самым распространенным способом и применяется повсеместно для выполнения различных операций (фрезерование, сверление, резьбонарезание и др). Цанга устанавливается в фрезерный патрон, без которого невозможна фиксация инструмента. Установка цанги в корпусе патрона производится при помощи гайки, затягивающейся специальным ключом. При затягивании гайки рекомендуется использовать динамометрический ключ для контроля момента затяжки, рекомендованного производителем.
Патрон BT40-OZ32
Гайка OZ32-CLMP-NUT
Цанга OZ32
Гайка выполняет 2 функции:
Цанга, установленная в гайку
Патрон с установленным инструментом
Гайки изготавливаются в различных форм-факторах, которые непосредственно влияют на выбор затягивающего инструмент (ключа). Ниже рассмотрены наиболее популярные конструктивы цанговых гаек.
В нашем каталоге представлены гайки для цанг производителя Zegyo, которые отличаются достойным качеством и привлекательной ценой. Благодаря широкому ассортименту, поддерживаемому в наличии на нашем складе, вы легко сможете подобрать необходимые аксессуары для вашего инструмента.
Копирование материалов сайта возможно только с указанием ссылки на первоисточник (cnc1.ru).
На сегодняшний день фиксация инструмента при помощи цанговых зажимов является самым распространенным способом и применяется повсеместно для выполнения различных операций (фрезерование, сверление, резьбонарезание и др). Цанга устанавливается в фрезерный патрон, без которого невозможна фиксация инструмента. Установка цанги в корпусе патрона производится при помощи гайки, затягивающейся специальным ключом. При затягивании гайки рекомендуется использовать динамометрический ключ для контроля момента затяжки, рекомендованного производителем.
Патрон BT40-OZ32
Гайка OZ32-CLMP-NUT
Цанга OZ32
Гайка выполняет 2 функции:
- В гайку устанавливается цанга и надежно фиксируется в патроне при затягивании.
- Гайка принимает непосредственное участие в фиксации инструмента. При затягивании гайка оказывает давление на цангу, утапливая ее в корпус патрона, в результате чего ее лепестки сжимаются и плотно фиксируют хвостовик инструмента. Таким образом, степень затягивания гайки напрямую влияет на жесткость фиксации инструмента.
Цанга, установленная в гайку
Патрон с установленным инструментом
При выборе гайки необходимо учитывать ее конструктивную совместимость с размером устанавливаемой цанги (ER8, ER16, ER32, OZ25, OZ32 и т.д.), а также с типом используемого патрона (пример: для BT30-ER11-060 не подойдет гайка от BT40-OZ25-070).
Гайки изготавливаются в различных форм-факторах, которые непосредственно влияют на выбор затягивающего инструмент (ключа). Ниже рассмотрены наиболее популярные конструктивы цанговых гаек.
| Тип цанги |
ER |
OZ/EOC | ||
| Тип гайки | Тип А | Тип М | Тип UM | OZ/EOC |

|

|

|

|
|
| ER11-A |
D: 19 мм L: 11,3 мм Размер резьбы: M14×0,75 |
- | - | - |
| ER16-A |
D: 28 мм L: 17,5 мм Размер резьбы: M22×1,5 |
- | - | - |
| ER20-A |
D: 34 мм L: 19 мм Размер резьбы: M25×1,5 |
- | - | - |
| ER8-M | - |
D: 12 мм L: 12 мм Размер резьбы: M10×0,75 |
- | - |
| ER25-UM | - | - |
D: 42 мм L: 20 мм Размер резьбы: M32×1,5 |
- |
| ER32-UM | - | - |
D: 50 мм L: 22,4 мм Размер резьбы: M40×1,5 |
- |
| ER40-UM | - | - |
D: 63 мм L: 25,5 мм Размер резьбы: M50×1,5 |
- |
| EOC/OZ25 | - | - | - |
D: 60 мм L: 30 мм Размер резьбы: M48×2 |
| EOC/OZ32 | - | - | - |
D: 72 мм L: 33,5 мм Размер резьбы: M60×2 |
В нашем каталоге представлены гайки для цанг производителя Zegyo, которые отличаются достойным качеством и привлекательной ценой. Благодаря широкому ассортименту, поддерживаемому в наличии на нашем складе, вы легко сможете подобрать необходимые аксессуары для вашего инструмента.
