Фрезерные патроны (оправки) MTA-ER предназначены для фиксации режущего инструмента с цилиндрическим хвостовиком и передачи на него крутящего момента. Оправки с хвостовиком Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTA (с лапкой) используются для операций сверления в станках фрезерной и сверлильной группы. Крепление инструмента в корпусе патрона осуществляется при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В нашем каталоге представлены оправки MTA-ER с различными размерами хвостовиков (MTA1-MTA5) и устанавливаемых цанг (ER16-ER50).
| Артикул | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
MTA1 | ER16 | 28 | 16 | - | 69 | Zegyo |
1 927 ₽ /шт
2 350 ₽
-18%
|
|
| MTA2 | ER20 | 34 | 20 | - | 84 | Zegyo |
1 643 ₽/шт
|
||
|
Скидки |
MTA3 | ER20 | 34 | 20 | - | 99 | Zegyo |
2 021 ₽ /шт
2 350 ₽
-14%
|
|
|
Скидки |
MTA3 | ER25 | 42 | 25 | - | 99 | Zegyo |
1 669 ₽ /шт
1 941 ₽
-14%
|
|
| MTA3 | ER32 | 50 | 32 | - | 99 | Zegyo |
1 643 ₽/шт
|
||
| MTA3 | ER40 | 63 | 40 | 80 | 99 | Zegyo |
1 643 ₽/шт
|
||
|
Скидки |
MTA4 | ER25 | 42 | 25 | - | 124 | Zegyo |
1 413 ₽ /шт
1 643 ₽
-14%
|
|
|
Скидки |
MTA4 | ER32 | 50 | 32 | 70 | 124 | Zegyo |
1 413 ₽ /шт
1 643 ₽
-14%
|
|
| MTA4 | ER40 | 63 | 40 | - | 124 | Zegyo |
1 643 ₽/шт
|
||
| MTA4 | ER32 | 50 | 32 | 65 | 156 | Zegyo |
2 499 ₽/шт
|
||
| MTA4 | ER32 | 50 | 32 | - | 156 | OLICNC |
2 281 ₽/шт
|
||
|
Скидки |
MTA5 | ER40 | 63 | 40 | - | 156 | Zegyo |
2 931 ₽ /шт
3 408 ₽
-14%
|
|
|
Скидки |
MTA5 | ER40 | 63 | 40 | 70 | 156 | Zegyo |
3 533 ₽ /шт
4 108 ₽
-14%
|
|
| MTA5 | ER50 | 78 | 50 | - | 156 | Zegyo |
2 499 ₽/шт
|
Фрезерные патроны (оправки) MTB-ER предназначены для фиксации режущего инструмента с цилиндрическим хвостовиком и передачи на него крутящего момента. Хвостовик Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTB (с резьбовым отверстием) позволяет осуществлять жесткую фиксацию патрона в шпинделе станка. Патроны с хвостовиком MTB используются во фрезерных станках. Крепление инструмента в корпусе патрона осуществляется при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В нашем каталоге представлены оправки MTB-ER с различными размерами хвостовиков (MTB1-MTB5) и устанавливаемых цанг (ER16-ER40).
| Артикул | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|---|
|
Скидки |
MTB1 | ER11 | 19 | 11 | 30 | 82 | Zegyo |
1 666 ₽ /шт
2 032 ₽
-18%
|
|
|
Скидки |
MTB1 | ER16 | 28 | 16 | - | 56 | Zegyo |
1 927 ₽ /шт
2 350 ₽
-18%
|
|
|
Скидки |
MTB2 | ER16 | 28 | 16 | - | 68 | Zegyo |
1 669 ₽ /шт
1 941 ₽
-14%
|
|
|
Скидки |
MTB2 | ER20 | 34 | 20 | - | 68 | Zegyo |
1 828 ₽ /шт
1 945 ₽
-6%
|
|
|
Скидки |
MTB2 | ER25 | 42 | 25 | - | 68 | Zegyo |
1 631 ₽ /шт
1 896 ₽
-14%
|
|
| MTB2 | ER32 | 50 | 32 | 75 | 68 | Zegyo |
2 017 ₽/шт
|
||
| MTB2 | ER40 | 63 | 40 | - | 68 | Zegyo |
2 017 ₽/шт
|
||
| MTB2 | ER40 | 63 | 40 | 80 | - | Zegyo |
2 017 ₽/шт
|
||
|
Скидки |
MTB3 | ER20 | 34 | 20 | - | 85 | Zegyo |
2 021 ₽ /шт
2 350 ₽
-14%
|
|
| MTB3 | ER25 | 42 | 25 | 70 | 85 | Zegyo |
2 235 ₽/шт
|
||
| MTB3 | ER32 | 50 | 32 | - | 85 | Zegyo |
2 017 ₽/шт
|
||
| MTB3 | ER32 | 50 | 32 | 70 | 85 | Zegyo |
2 092 ₽/шт
|
||
|
Скидки |
MTB3 | ER40 | 63 | 40 | 80 | 85 | Zegyo |
2 021 ₽ /шт
2 350 ₽
-14%
|
|
| MTB4 | ER32 | 50 | 32 | - | 108 | Zegyo |
1 643 ₽/шт
|
||
| MTB4 | ER32 | 50 | 32 | 65 | 108 | Zegyo |
1 643 ₽/шт
|
||
|
Скидки |
MTB4 | ER32 | 50 | 32 | 80 | 108 | Zegyo |
1 477 ₽ /шт
1 717 ₽
-14%
|
|
| MTB4 | ER40 | 63 | 40 | - | - | Zegyo |
1 643 ₽/шт
|
||
| MTB4 | ER40 | 63 | 40 | 85 | 108 | Zegyo |
1 643 ₽/шт
|
||
|
Скидки |
MTB5 | ER25 | 42 | 25 | - | 156 | Zegyo |
2 964 ₽ /шт
3 615 ₽
-18%
|
|
|
Скидки |
MTB5 | ER32 | 50 | 32 | - | 156 | Zegyo |
4 904 ₽ /шт
5 981 ₽
-18%
|
|
| MTB5 | ER40 | 63 | 40 | 85 | 156 | Zegyo |
2 586 ₽/шт
|
Фрезерный патрон (оправка) MTB-FMB предназначен для фиксации торцевой насадной фрезы и передачи на нее крутящего момента. Данный тип патронов используется в станках фрезерной группы. В конструкции используется хвостовик Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTB (с резьбовым отверстием), что обеспечивает жесткую фиксацию в патрона в шпинделе станка. В нашем каталоге представлены оправки MTB-FMB в различном исполнении, отличающихся размером хвостовика (MTB3, MTB4, MTB5), посадочным диаметром фрезы (FMB22, FMB27, FMB32) и длиной вылета от шпинделя станка.
| Артикул | Тип хвостовика | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| MTB3 | 48 | 22 | - | 85 | Zegyo |
1 808 ₽/шт
|
||
|
Скидки |
MTB3 | 58 | 27 | 25 | 85 | Zegyo |
2 063 ₽ /шт
2 399 ₽
-14%
|
|
| MTB3 | 68 | 32 | 40 | 85 | Zegyo |
1 941 ₽/шт
|
||
| MTB4 | 48 | 22 | - | 108 | Zegyo |
Цена по запросу
|
||
| MTB4 | 48 | 22 | 60 | 108 | Zegyo |
2 301 ₽/шт
|
||
|
Скидки |
MTB4 | 48 | 22 | 62 | 108 | Zegyo |
1 979 ₽ /шт
2 301 ₽
-14%
|
|
| MTB4 | 58 | 27 | 40 | 108 | Zegyo |
2 219 ₽/шт
|
||
| MTB4 | 58 | 27 | 70 | 108 | Zegyo |
2 301 ₽/шт
|
||
| MTB4 | 64 | 32 | 25 | 108 | Zegyo |
1 808 ₽/шт
|
||
| MTB4 | 64 | 32 | 25 | 108 | OLICNC |
1 650 ₽/шт
|
Патроны MT-SLN предназначены для фиксации сверла с цилиндрическим хвостовиком Weldon (с лыской) и передачи на на него крутящего момента. Оправки с хвостовиком Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTA (с лапкой), MTB (с резьбой) применяются в станках сверлильной группы. Преимуществами патронов SK-SLN является жесткость фиксации инструмента и простой процесс его замены. Крепление инструмента в корпусе патрона осуществляется винтами, которые при затягивании упираются в лыску, обеспечивая тем самым центрирование и жесткую фиксацию. В нашем каталоге представлены фрезерные патроны с размером конуса MTA3 и MTA4, предназначенные для крепление инструмента с хвостовиком Weldon диаметром от 32 до 40 мм.
| Артикул | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|
| 58 | 32 | 182 | 99 | OLICNC |
2 437 ₽/шт
|
||
| 63 | 40 | 219 | 124 | OLICNC |
2 681 ₽/шт
|
||
|
Скидки |
53 | 20 | - | 108 | Zegyo |
1 592 ₽ /шт
1 941 ₽
-18%
|
Оправки MTA-GT/WF используются для нарезания резьбы в отверстиях глухого типа. Исполнение хвостовика Морзе - MTA (с лапкой). Фиксация метчика в корпусе патрона осуществляется при помощи быстросменной цанги типа GT12 или GT24 без использования гайки и ключа. Конструкция оправки снабжена механизмом компенсации по длине, который позволяет увеличить срок службы режущего инструмента и получить высокое качество обработки.
| Артикул | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
|
Скидки |
MTA2 | GT12 | 46 | 19 | 110 | OLICNC |
5 009 ₽ /шт
5 329 ₽
-6%
|
|
|
Скидки |
MTA2 | TC312 | 36 | 19 | 110 | OLICNC |
4 643 ₽ /шт
5 399 ₽
-14%
|
|
|
Скидки |
MTA2 | TC820 | 53 | 31 | 130 | OLICNC |
5 788 ₽ /шт
6 730 ₽
-14%
|
|
| MTA3 | GT12 | 46 | 19 | 110 | OLICNC |
5 161 ₽/шт
|
||
| MTA3 | GT24 | 66 | 30 | 130 | OLICNC |
7 125 ₽/шт
|
||
|
Скидки |
MTA3 | TC312 | 36 | 19 | 110 | OLICNC |
5 107 ₽ /шт
5 938 ₽
-14%
|
ООО «СИЭНСИ ОДИН» специализируется на продаже металлорежущего инструмента, станочной оснастки и металлообрабатывающих станков с ЧПУ. Наши преимущества:
- надежная продукция известных брендов
- прямые поставки от производителя
- большой выбор инструмента и оснастки
- наличие на складе
- оперативное выполнение заказа
- консультации и помощь в подборе необходимого оборудования
- цены ниже рыночных
- скидки и акции
Фрезерные оправки с Конусом Морзе
Особенности конструкции, применение и ассортимент
Данный вид хвостовика был разработан еще в 1864 году инженером Стивеном Морзе и является одним из самых старых. Несмотря на это, патроны с конусом Морзе пользуются заслуженной популярностью. Их особенности и достоинства:
- в конструкции используется принцип самозаклинивания;
- очень прочное неподвижное соединение с корпусом шпинделя;
- широкий спектр применения – фрезеровка, сверление, токарные работы.

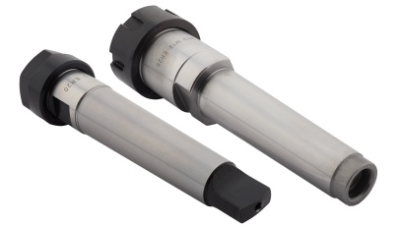

Конусы Морзе выпускаются в двух модификациях
MTA (с выступающей частью)
Эта версия используется для выполнения сверлильных работ. На торце хвостовика располагается особая лапка, которая при монтаже вставляется в специальный паз шпинделя. В результате вращение передается одновременно через поверхность конуса и лапку. Лапка также облегчает извлечение оправки из шпинделя с использованием ударной выколотки.
MTB (с резьбой)
Модификация MTB обеспечивает более жесткую фиксацию благодаря наличию резьбы на хвостовике, что делает её оптимальной для фрезеровочных операций. Закрепление происходит посредством специального винта.
Достоинства и недостатки конусов Морзе
Плюсы:
Универсальность применения — подходят для различных типов оборудования: фрезеры, сверла, токарные станки. Эффективность и простота эксплуатации на универсальном оборудовании без числового программного управления (ЧПУ). Передача крутящего момента основана на трении между поверхностями деталей.
Минусы:
Довольно большая длина оснасток. Отсутствие автоматической смены инструмента, что ограничивает использование на современных станках с ЧПУ. Трудоемкий демонтаж — необходимость выбивания заклиненного конуса из гнезда шпинделя. Ограниченная скорость вращения — стандартные конусы рассчитаны максимум до 12000 оборотов в минуту.
