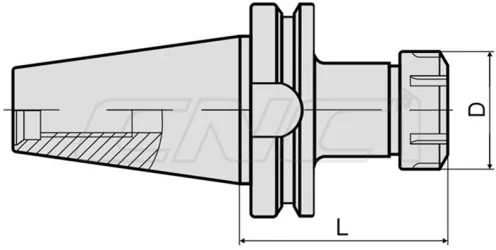

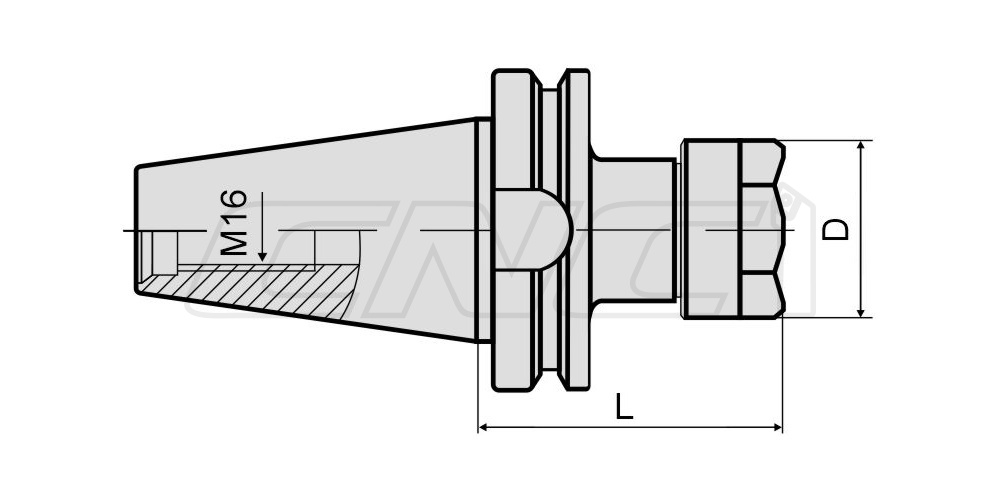

Фрезерные патроны (оправки) применяются для фиксации режущего инструмента и передачи на него крутящего момента. Стандарт хвостовика BBT аналогичен BT по размеру конуса (7:24), но отличается количеством зон контакта. Если оправка с хвостовиком BT контактирует со шпинделем станка только по поверхности конуса, то BBT - и по конусу, и по торцу. Таким образом, хвостовик BBT в сравнении с BT обеспечивает более жесткую, точную фиксацию оправки в шпинделе, что делает его отличным решением для тяжелой металлообработки. В каталоге представлены фрезерные патроны BBT-ER с размером хвостовика BBT40 и вариантами исполнения (длина вылета от шпинделя, размер цанги).
| Артикул | Тип хвостовика | Размер цанги | Диаметр D, мм | Длина L, мм | Бренд | Цена | Купить |
|---|---|---|---|---|---|---|---|
| BBT40 | ER11 | 19 | 100 | Zegyo |
4 906 ₽/шт
|
||
| BBT40 | ER16 | 28 | 63 | Zegyo |
3 570 ₽/шт
|
||
| BBT40 | ER16 | 28 | 63 | OLICNC |
3 106 ₽/шт
|
||
| BBT40 | ER16 | 28 | 100 | Zegyo |
3 570 ₽/шт
|
||
| BBT40 | ER16 | 28 | 100 | OLICNC |
3 106 ₽/шт
|
||
| BBT40 | ER16 | 28 | 120 | Zegyo |
4 064 ₽/шт
|
||
| BBT40 | ER16 | 28 | 120 | OLICNC |
3 715 ₽/шт
|
||
| BBT40 | ER16 | 28 | 160 | Zegyo |
4 354 ₽/шт
|
||
| BBT40 | ER16 | 28 | 160 | OLICNC |
3 788 ₽/шт
|
||
| BBT40 | ER20 | 34 | 70 | Zegyo |
4 630 ₽/шт
|
||
| BBT40 | ER20 | 34 | 100 | Zegyo |
4 630 ₽/шт
|
||
|
Скидки |
BBT40 | ER20 | 34 | 160 | Zegyo |
3 807 ₽ /шт
4 759 ₽
-20%
|
|
| BBT40 | ER25 | 42 | 70 | Zegyo |
3 094 ₽/шт
|
||
| BBT40 | ER25 | 42 | 100 | Zegyo |
3 332 ₽/шт
|
||
| BBT40 | ER25 | 42 | 160 | Zegyo |
4 354 ₽/шт
|
||
| BBT40 | ER32 | 50 | 70 | Zegyo |
2 975 ₽/шт
|
||
| BBT40 | ER32 | 50 | 100 | Zegyo |
3 094 ₽/шт
|
||
| BBT40 | ER32 | 50 | 160 | Zegyo |
3 629 ₽/шт
|
||
| BBT40 | ER40 | 63 | 80 | Zegyo |
3 071 ₽/шт
|
||
|
Скидки |
BBT40 | ER40 | 63 | 100 | Zegyo |
3 682 ₽ /шт
4 383 ₽
-16%
|
|
| BBT40 | ER40 | 63 | 160 | Zegyo |
4 703 ₽/шт
|
||
| BBT40 | ER20 | 34 | 70 | OLICNC |
7 867 ₽/шт
|
||
| BBT40 | ER25 | 42 | 70 | OLICNC |
8 260 ₽/шт
|
||
| BBT40 | ER32 | 50 | 70 | OLICNC |
8 156 ₽/шт
|

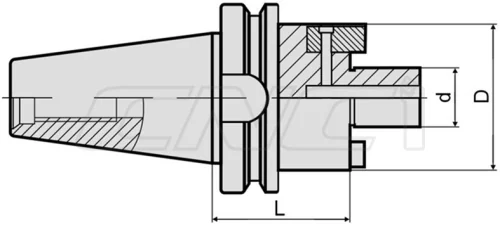

Фрезерные патроны (оправки) применяются для фиксации режущего инструмента и передачи на него крутящего момента. Стандарт хвостовика BBT аналогичен BT по размеру конуса (7:24), но отличается количеством зон контакта. Если оправка с хвостовиком BT контактирует со шпинделем станка только по поверхности конуса, то BBT - и по конусу, и по торцу. Таким образом, хвостовик BBT в сравнении с BT обеспечивает более жесткую, точную фиксацию оправки в шпинделе, что делает его отличным решением для тяжелой металлообработки. В каталоге представлены оправки BBT40-FMB в различном исполнении, отличающихся посадочным диаметром фрезы (FMB16, FMB22, FMB27, FMB32) и длиной вылета от шпинделя станка.
| Артикул | Тип хвостовика | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена | Купить |
|---|---|---|---|---|---|---|---|
| BBT40 | 38 | 16 | 100 | Zegyo |
3 570 ₽/шт
|
||
| BBT40 | 50 | 22 | 45 | Zegyo |
3 570 ₽/шт
|
||
| BBT40 | 50 | 22 | 100 | Zegyo |
3 570 ₽/шт
|
||
| BBT40 | 50 | 22 | 150 | Zegyo |
4 354 ₽/шт
|
||
| BBT40 | 60 | 27 | 60 | Zegyo |
3 570 ₽/шт
|
||
| BBT40 | 60 | 27 | 100 | Zegyo |
4 209 ₽/шт
|
||
| BBT40 | 78 | 32 | 60 | Zegyo |
2 975 ₽/шт
|
||
|
Скидки |
BBT40 | 78 | 32 | 100 | Zegyo |
3 367 ₽ /шт
4 209 ₽
-20%
|
Патроны BBT-MTA предназначены для фиксации сверл с хвостовиком Морзе (конусность 1:19~1:20 / DIN 228, ISO 296) в исполнении MTA с лапкой. Крепление режущего инструмента в оправке осуществляется благодаря заклиниванию лапки, демонтаж производится при помощи специального инструмента - выколотки. В каталоге представлены патроны в различном исполнении, позволяющие осуществить надежную фиксацию инструмента с хвостовиком Морзе различного размера: MTA1, MTA2, MTA3, MTA4 или MTA5.
| Артикул | Тип хвостовика |
Тип хвостовика инструмента |
Диаметр D, мм | Длина L, мм | Бренд | Цена | Купить |
|---|---|---|---|---|---|---|---|
| BBT40 | MTA2 | 32 | 120 | Zegyo |
4 006 ₽/шт
|
||
| BBT40 | MTA3 | 40 | 140 | Zegyo |
4 006 ₽/шт
|
Фрезерные патроны BBT-SLN применяются для фиксации режущего инструмента с цилиндрическим хвостовиком Weldon (с лыской) и передачи на на него крутящего момента. Стандарт хвостовика BBT аналогичен BT по размеру конуса (7:24), но отличается количеством зон контакта. Если оправка с хвостовиком BT контактирует со шпинделем станка только по поверхности конуса, то BBT - и по конусу, и по торцу. Таким образом, хвостовик BBT в сравнении с BT обеспечивает более жесткую, точную фиксацию оправки в шпинделе, что делает его отличным решением для тяжелой металлообработки. Крепление инструмента в корпусе патрона осуществляется винтами, которые при затягивании упираются в лыску, обеспечивая тем самым центрирование и жесткую фиксацию. В нашем каталоге представлены патроны с хвостовиками BBT40 для инструмента с хвостовиком Weldon диаметром от 6 до 40 мм.
| Артикул | Тип хвостовика | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена | Купить |
|---|---|---|---|---|---|---|---|
| BBT40 | 25 | 6 | 50 | Zegyo |
4 630 ₽/шт
|
||
| BBT40 | 25 | 6 | 50 | OLICNC |
2 467 ₽/шт
|
ООО «СИЭНСИ ОДИН» специализируется на продаже металлорежущего инструмента, станочной оснастки и металлообрабатывающих станков с ЧПУ. Наши преимущества:
- надежная продукция известных брендов
- прямые поставки от производителя
- большой выбор инструмента и оснастки
- наличие на складе
- оперативное выполнение заказа
- консультации и помощь в подборе необходимого оборудования
- цены ниже рыночных
- скидки и акции

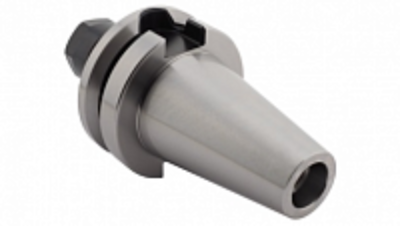

Фрезерные оправки BBT
Система конуса BBT представляет собой механизм зажима инструмента, который применяется в станках с числовым программным управлением (ЧПУ). Этот механизм обеспечивает точное крепление режущих инструментов, таких как сверла, фрезы и аналогичные устройства. Название BBT связано с основным принципом работы данной системы: она предполагает использование увеличенной площади контакта и двух точек соприкосновения между инструментом и шпинделем станка. Такая конструкция гарантирует высокое качество центрирования и прочность соединения, что крайне важно при работе на больших скоростях и при воздействии серьезных нагрузок. В настоящее время система BBT активно используется в сфере обработки металлов благодаря своим надежным характеристикам и стабильной работе.
