PMK13.z4.12.45.100.30.D12 TiAlN Фреза сферическая (радиусная) твердосплавная по металлу

5 561 ₽/шт

В наличии

В корзину

Купить в 1 клик

Нашли дешевле? Снизим цену!

Все товары

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.

Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

Крупнейший склад в УрФО

Быстрая доставка

Гарантия на продукцию

Техническое сопровождение

Фреза твердосплавная концевая 4-зубая Schwarzmaier PMK13.Z4.12.45.100.30.D12.TiAlN предназначена для профильной обработки в материалах: P (сталь), M (нержавеющая сталь), K (чугун). Фреза сферическая изготовлена из твердого сплава с нанесением износостойкого покрытия BALINIT® FUTURA NANO (TiAlN). Полный радиус при вершине (6 мм). Угол подъема спирали 30°. Диаметр фрезы 12 мм, длина режущей части 45 мм, общая длина 100 мм. Тип хвостовика - цилиндрический (h6).

Характеристики

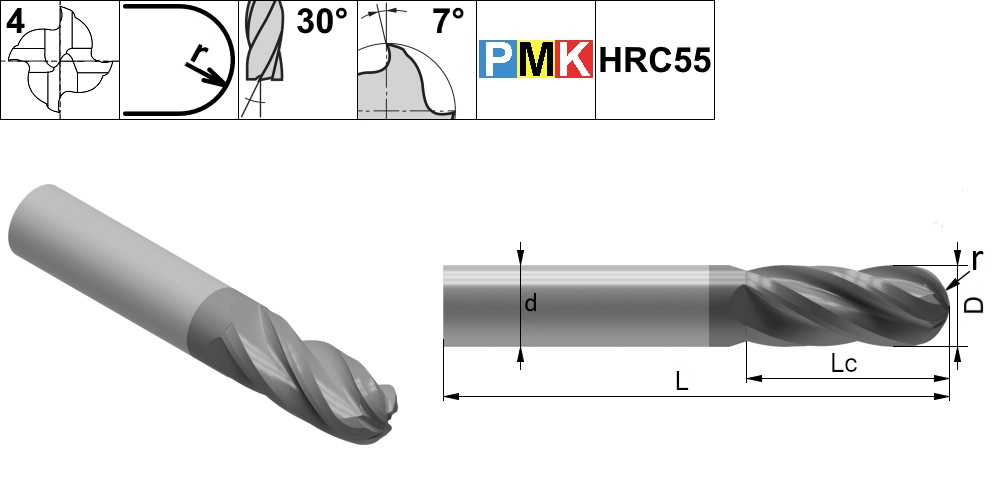

Чертеж PMK13.z4.12.45.100.30.D12 TiAlN Фреза сферическая (радиусная) твердосплавная по металлу

Общие параметры

Тип фрезы

PMK13

Количество зубьев

Угол наклона спирали

30°

Покрытие

TiAlN

Обрабатываемый материал

pmk

D, мм

d, мм

L, мм

100

Lc, мм

r, мм

Вы можете приобрести PMK13.z4.12.45.100.30.D12 TiAlN Фреза сферическая (радиусная) твердосплавная по металлу в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - PMK13.

Рекомендуемые режимы резания для твердосплавных фрез серии PMK12, PMK13

Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр, м/мин	Подача на зуб Fz, мм/z
								Ø3	Ø4	Ø6	Ø8	Ø10	Ø12	Ø16	Ø20
P	P1 P2	Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр.	<450 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	160 (140-180)	0.02	0.025	0.04	0.055	0.08	0.1	0.13	0.17
				фасонная (чист)	0.01xØ	0.01xØ	230 (200-250)	0.018	0.02	0.025	0.035	0.05	0.07	0.09	0.12

	P3	Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр.	450-600 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	140 (120-160)	0.02	0.025	0.04	0.055	0.08	0.1	0.13	0.17
				фасонная (чист)	0.01xØ	0.01xØ	200 (180-220)	0.018	0.02	0.025	0.035	0.05	0.07	0.09	0.12

	P4	Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр.	600-1000 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	120 (100-140)	0.015	0.02	0.035	0.05	0.07	0.085	0.1	0.15
				фасонная (чист)	0.01xØ	0.01xØ	160 (150-180)	0.014	0.018	0.03	0.04	0.06	0.07	0.08	0.09

	P5 P6	Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр.	1000-1400 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	100 (90-110)	0.015	0.02	0.035	0.05	0.07	0.085	0.1	0.15
				фасонная (чист)	0.01xØ	0.01xØ	130 (110-160)	0.014	0.018	0.03	0.04	0.06	0.07	0.08	0.09

M	M1	Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр.	<700 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	110 (90-130)	0.02	0.025	0.04	0.05	0.078	0.01	0.13	0.15
				фасонная (чист)	0.01xØ	0.01xØ	150 (120-180)	0.016	0.019	0.023	0.031	0.047	0.062	0.078	0.094

	M2	Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр.	700-850 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	80 (70-90)	0.015	0.02	0.035	0.05	0.07	0.08	0.09	0.12
				фасонная (чист)	0.01xØ	0.01xØ	100 (90-110)	0.012	0.015	0.018	0.024	0.036	0.048	0.06	0.072

	M3	Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр.	>850 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	60 (50-70)	0.013	0.018	0.03	0.044	0.066	0.072	0.08	0.1
				фасонная (чист)	0.01xØ	0.01xØ	80 (70-95)	0.012	0.015	0.018	0.024	0.036	0.048	0.06	0.072

K	K1	Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр.	<200 HB	фасонная (черн)	0.1xØ	0.1xØ	150 (130-170)	0.03	0.022	0.045	0.06	0.09	0.12	0.15	0.18
				фасонная (чист)	0.01xØ	0.01xØ	200 (180-220)	0.018	0.023	0.027	0.036	0.054	0.072	0.09	0.108

	K2	Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр.	>200 HB	фасонная (черн)	0.1xØ	0.1xØ	140 (120-160)	0.026	0.039	0.039	0.052	0.078	0.104	0.13	0.156
				фасонная (чист)	0.01xØ	0.01xØ	200 (180-220)	0.016	0.02	0.023	0.03	0.046	0.06	0.076	0.094

S	S1	Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр.	25-35 HRC	фасонная (черн)	0.1xØ	0.1xØ	30 (25-35)	0.02	0.025	0.03	0.04	0.06	0.08	0.1	0.12
				фасонная (чист)	0.01xØ	0.01xØ	50 (40-60)	0.012	0.015	0.018	0.024	0.036	0.048	0.06	0.07

	S2	Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр.	<1400 Н/мм²	фасонная (черн)	0.1xØ	0.1xØ	80 (60-90)	0.024	0.003	0.036	0.048	0.072	0.096	0.12	0.14
				фасонная (чист)	0.01xØ	0.01xØ	120 (90-140)	0.014	0.017	0.022	0.029	0.043	0.058	0.072	0.086

H	H1	Закаленные стали: Hardox500, 110Г13Л, У13А, ХВГ и пр.	45-55 HRC	фасонная (черн)	0.1xØ	0.1xØ	70 (60-80)	0.015	0.02	0.03	0.045	0.065	0.08	0.1	0.13
				фасонная (чист)	0.01xØ	0.01xØ	100 (90-120)	0.014	0.017	0.022	0.029	0.043	0.058	0.072	0.086

* Данные режимы резания предоставлены для стабильных условий обработки. В случае большого вылета инструмента (>5xd), слабого зажима детали и т.д. - нужно уменьшить скорость резания и подачу на 20-40%.

Формулы для расчета
Vр=πDn/1000	n=1000Vр/πD	Vf=Fznz	Fz=Vf/n*z

Vp - скорость резания, м/мин
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
