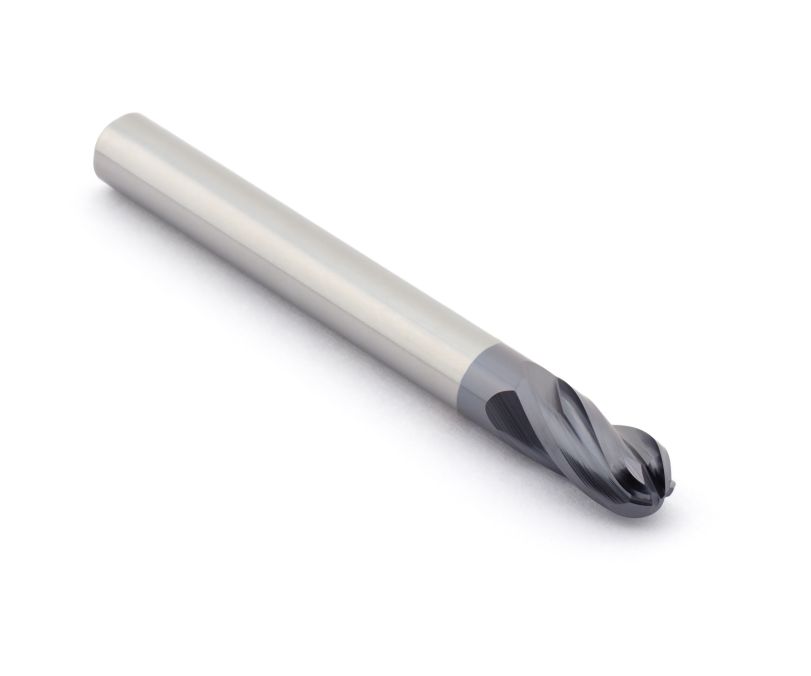

Фреза твердосплавная концевая 4-зубая Schwarzmaier PMK13.z4.05.13.50.30.D05 TiAlN предназначена для профильной обработки в материалах: P (сталь), M (нержавеющая сталь), K (чугун). Фреза сферическая изготовлена из твердого сплава с нанесением износостойкого покрытия BALINIT® FUTURA NANO (TiAlN). Полный радиус при вершине (2,5 мм). Угол подъема спирали 30°. Диаметр фрезы 5 мм, длина режущей части 13 мм, общая длина 50 мм. Тип хвостовика - цилиндрический (h6).
Характеристики
Общие параметры
Тип фрезы
PMK13
Количество зубьев
4
Угол наклона спирали
30°
Диаметр хвостовика, мм
5
Покрытие
TiAlN
Обрабатываемый материал
p m k
D, мм
5
d, мм
5
L, мм
50
Lc, мм
13
r, мм
2.5
Вы можете приобрести PMK13.z4.05.13.50.30.D05 TiAlN Фреза сферическая (радиусная) твердосплавная по металлу в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - PMK13.
Рекомендуемые режимы резания для твердосплавных фрез серии PMK12, PMK13
|
Обрабатываемый материал по ISO |
Твердость |
Вид обработки |
Глубина реза Ap,мм |
Ширина резания Ae,мм |
Vр, м/мин |
Подача на зуб Fz, мм/z |
||||||||||
|
Ø3 |
Ø4 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø16 |
Ø20 |
|||||||||
| P |
P1 P2 |
Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр. |
<450 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
160 (140-180) |
0.02 | 0.025 | 0.04 | 0.055 | 0.08 | 0.1 | 0.13 | 0.17 | |
| фасонная (чист) |
0.01xØ |
0.01xØ |
230 (200-250) |
0.018 | 0.02 | 0.025 |
0.035 |
0.05 | 0.07 | 0.09 | 0.12 | |||||
|
P3 |
Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр. |
450-600 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
140 (120-160) |
0.02 | 0.025 | 0.04 | 0.055 | 0.08 | 0.1 | 0.13 | 0.17 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
200 (180-220) |
0.018 | 0.02 | 0.025 | 0.035 | 0.05 | 0.07 |
0.09 |
0.12 | |||||
| P4 |
Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр. |
600-1000 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
120 (100-140) |
0.015 |
0.02 |
0.035 |
0.05 |
0.07 | 0.085 | 0.1 | 0.15 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
160 (150-180) |
0.014 | 0.018 | 0.03 |
0.04 |
0.06 |
0.07 | 0.08 | 0.09 | |||||
|
P5 P6 |
Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр. |
1000-1400 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
100 (90-110) |
0.015 |
0.02 |
0.035 | 0.05 | 0.07 | 0.085 | 0.1 | 0.15 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
130 (110-160) |
0.014 |
0.018 | 0.03 | 0.04 | 0.06 |
0.07 |
0.08 | 0.09 | |||||
| M | M1 |
Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр. |
<700 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
110 (90-130) |
0.02 | 0.025 | 0.04 | 0.05 | 0.078 | 0.01 | 0.13 | 0.15 | |
|
фасонная (чист) |
0.01xØ |
0.01xØ |
150 (120-180) |
0.016 | 0.019 | 0.023 | 0.031 | 0.047 |
0.062 |
0.078 |
0.094 |
|||||
| M2 |
Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр. |
700-850 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
80 (70-90) |
0.015 | 0.02 | 0.035 | 0.05 | 0.07 | 0.08 | 0.09 | 0.12 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
100 (90-110) |
0.012 |
0.015 | 0.018 | 0.024 | 0.036 |
0.048 |
0.06 | 0.072 | |||||
| M3 |
Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр. |
>850 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
60 (50-70) | 0.013 | 0.018 | 0.03 | 0.044 | 0.066 | 0.072 | 0.08 | 0.1 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
80 (70-95) |
0.012 |
0.015 |
0.018 | 0.024 | 0.036 | 0.048 |
0.06 |
0.072 | |||||
| K | K1 |
Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр. |
<200 HB |
фасонная (черн) |
0.1xØ |
0.1xØ |
150 (130-170) |
0.03 | 0.022 | 0.045 | 0.06 | 0.09 | 0.12 | 0.15 | 0.18 | |
|
фасонная (чист) |
0.01xØ |
0.01xØ |
200 (180-220) |
0.018 | 0.023 | 0.027 | 0.036 | 0.054 | 0.072 | 0.09 | 0.108 | |||||
| K2 |
Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр. |
>200 HB |
фасонная (черн) |
0.1xØ |
0.1xØ |
140 (120-160) |
0.026 | 0.039 | 0.039 | 0.052 | 0.078 | 0.104 | 0.13 | 0.156 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
200 (180-220) |
0.016 | 0.02 | 0.023 |
0.03 |
0.046 |
0.06 |
0.076 | 0.094 | |||||
| S | S1 |
Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр. |
25-35 HRC |
фасонная (черн) |
0.1xØ |
0.1xØ |
30 (25-35) | 0.02 | 0.025 | 0.03 | 0.04 | 0.06 | 0.08 | 0.1 | 0.12 | |
|
фасонная (чист) |
0.01xØ |
0.01xØ |
50 (40-60) | 0.012 | 0.015 | 0.018 | 0.024 |
0.036 |
0.048 |
0.06 | 0.07 | |||||
|
S2 |
Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр. |
<1400 Н/мм2 |
фасонная (черн) |
0.1xØ |
0.1xØ |
80 (60-90) | 0.024 | 0.003 | 0.036 | 0.048 | 0.072 | 0.096 | 0.12 | 0.14 | ||
|
фасонная (чист) |
0.01xØ |
0.01xØ |
120 (90-140) | 0.014 | 0.017 | 0.022 | 0.029 | 0.043 | 0.058 |
0.072 |
0.086 | |||||
| H |
H1 |
Закаленные стали: Hardox500, 110Г13Л, У13А, ХВГ и пр. |
45-55 HRC |
фасонная (черн) |
0.1xØ |
0.1xØ |
70 (60-80) |
0.015 | 0.02 |
0.03 |
0.045 | 0.065 |
0.08 |
0.1 |
0.13 | |
|
фасонная (чист) |
0.01xØ |
0.01xØ |
100 (90-120) | 0.014 |
0.017 |
0.022 |
0.029 | 0.043 |
0.058 |
0.072 |
0.086 |
|||||
| Формулы для расчета | |||
| Vр=π*D*n/1000 | n=1000*Vр/π*D | Vf=Fz*n*z | Fz=Vf/n*z |
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
