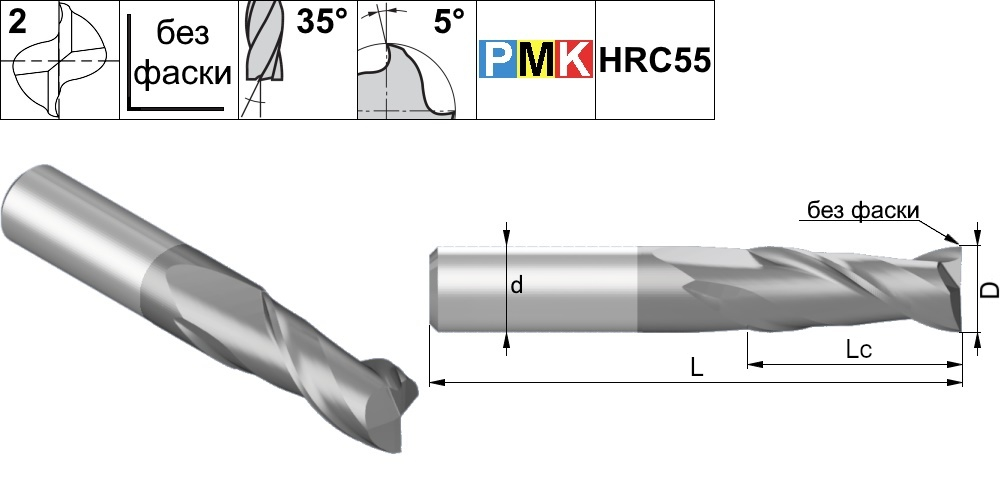

Фреза твердосплавная концевая 2-зубая Schwarzmaier PMK5.Z2.08.19.63.35.F000.TiAlN предназначена для фрезерования пазов и уступов в материалах: P (сталь), M (нержавеющая сталь), K (чугун). Фреза изготовлена из твердого сплава с нанесением износостойкого покрытия BALINIT® FUTURA NANO (TiAlN). Прямой угол при вершине (без фаски). Угол подъема спирали 35°. Диаметр фрезы 8 мм, длина режущей части 19 мм, общая длина 63 мм. Тип хвостовика - цилиндрический (h6).
Характеристики
Общие параметры
Тип фрезы
PMK5
Количество зубьев
2
Фаска
Без фаски
Передний угол по периметру
5°
Угол наклона спирали
35°
Покрытие
TiAlN
Обрабатываемый материал
pmk
D, мм
8
d, мм
8
L, мм
63
Lc, мм
19
Вы можете приобрести PMK5.z2.08.19.63.35.F000 TiAlN Фреза концевая твердосплавная по металлу в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - PMK5.
Рекомендуемые режимы резания для твердосплавных фрез серии PMK1, PMK2, PMK5, PMK6
Обрабатываемый материал по ISO | Твердость | Вид обработки | Глубина реза Ap,мм | Ширина резания Ae,мм | Vр,м/мин | Подача на зуб Fz, мм/z | ||||||||||
Ø3 | Ø4 | Ø6 | Ø8 | Ø10 | Ø12 | Ø16 | Ø20 | |||||||||
P |
P1 P2 |
Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр. |
<450 Н/мм2 |
паз | 1xØ | 1xØ | 140 (120-160) | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 | |
уступ (черн) | 1.5xØ | 0.35xØ | 160 (140-170) | 0.017 | 0.022 | 0.033 | 0.044 | 0.055 | 0.065 | 0.1 | 0.12 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 180 (150-200) | 0.016 | 0.021 | 0.03 | 0.042 | 0.055 | 0.062 | 0.1 | 0.12 | |||||
P3 | Конструкционные низколегированные стали с содержанием углерода до 0.5%:09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр. |
450-600 Н/мм2 |
паз | 1xØ | 1xØ | 120 (100-140) | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 | ||
уступ (черн) | 1.5xØ | 0.35xØ | 140 (120-160) | 0.017 | 0.022 | 0.033 | 0.044 | 0.055 | 0.065 | 0.1 | 0.12 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 160 (130-170) | 0.016 | 0.021 | 0.03 | 0.042 | 0.055 | 0.062 | 0.1 | 0.12 | |||||
P4 | Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр. |
600-1000 Н/мм2 |
паз | 1xØ | 1xØ | 100 (90-110) | 0.014 | 0.018 | 0.028 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 | ||
уступ (черн) | 1.5xØ | 0.35xØ | 120 (100-140) | 0.015 | 0.02 | 0.03 | 0.044 | 0.055 | 0.065 | 0.1 | 0.12 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 150 (130-170) | 0.015 | 0.02 | 0.029 | 0.042 | 0.055 | 0.062 | 0.1 | 0.12 | |||||
P5 P6 |
Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр. |
1000-1400 Н/мм2 |
паз | 0.5xØ | 1xØ | 80 (70-90) | 0.013 | 0.016 | 0.025 | 0.035 | 0.047 | 0.055 | 0.065 | 0.08 | ||
уступ (черн) | 1.2xØ | 0.35xØ | 100 (90-115) | 0.014 | 0.018 | 0.027 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 120 (100-140) | 0.014 | 0.017 | 0.025 | 0.038 | 0.05 | 0.057 | 0.08 | 0.1 | |||||
M | M1 | Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр. |
<700 Н/мм2 |
паз | 0.8xØ | 1xØ | 90 (80-100) | 0.013 | 0.016 | 0.025 | 0.035 | 0.047 | 0.055 | 0.065 | 0.08 | |
уступ (черн) | 1.5xØ | 0.35xØ | 115 (100-130) | 0.014 | 0.018 | 0.027 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 140 (120-160) | 0.014 | 0.017 | 0.025 | 0.038 | 0.05 | 0.057 | 0.08 | 0.1 | |||||
M2 | Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр. |
700-850 Н/мм2 |
паз | 0.6xØ | 1xØ | 60 (50-70) | 0.01 | 0.013 | 0.02 | 0.03 | 0.04 | 0.05 | 0.062 | 0.08 | ||
уступ (черн) | 1.5xØ | 0.35xØ | 80 (70-90) | 0.013 | 0.015 | 0.023 | 0.035 | 0.045 | 0.055 | 0.08 | 0.1 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 100 (90-120) | 0.012 | 0.014 | 0.022 | 0.033 | 0.042 | 0.052 | 0.07 | 0.1 | |||||
K | K1 | Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр. | <200HB | паз | 1.2xØ | 1xØ | 150 (130-170) | 0.017 | 0.022 | 0.033 | 0.044 | 0.065 | 0.078 | 0.1 | 0.13 | |
уступ (черн) | 1.7xØ | 0.35xØ | 170 (150-190) | 0.017 | 0.025 | 0.038 | 0.051 | 0.075 | 0.09 | 0.12 | 0.15 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 230 (200-250) | 0.018 | 0.024 | 0.036 | 0.048 | 0.072 | 0.086 | 0.11 | 0.14 | |||||
K2 | Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр. | >200HB | паз | 1.2xØ | 1xØ | 140 (120-160) | 0.015 | 0.02 | 0.03 | 0.04 | 0.055 | 0.066 | 0.09 | 0.11 | ||
уступ (черн) | 1.7xØ | 0.35xØ | 160 (140-180) | 0.017 | 0.023 | 0.035 | 0.046 | 0.063 | 0.075 | 0.1 | 0.13 | |||||
уступ (чист) | Ap=Lреж | 0.02xØ | 210 (200-220) | 0.017 | 0.022 | 0.033 | 0.044 | 0.061 | 0.07 | 0.1 | 0.12 |
Формулы для расчета | |||
Vр=π*D*n/1000 | n=1000*Vр/π*D | Vf=Fz*n*z | Fz=Vf/n*z |
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
