PMK43.z4.14.XX.83.SRF40 TiAlN Фреза для радиусных фасок твердосплавная по металлу

5 465 ₽/шт

В наличии

В корзину

Купить в 1 клик

Нашли дешевле? Снизим цену!

Все товары

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.

Если Вы заметили неточность или ошибку в описании, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl + Enter.

Крупнейший склад в УрФО

Быстрая доставка

Гарантия на продукцию

Техническое сопровождение

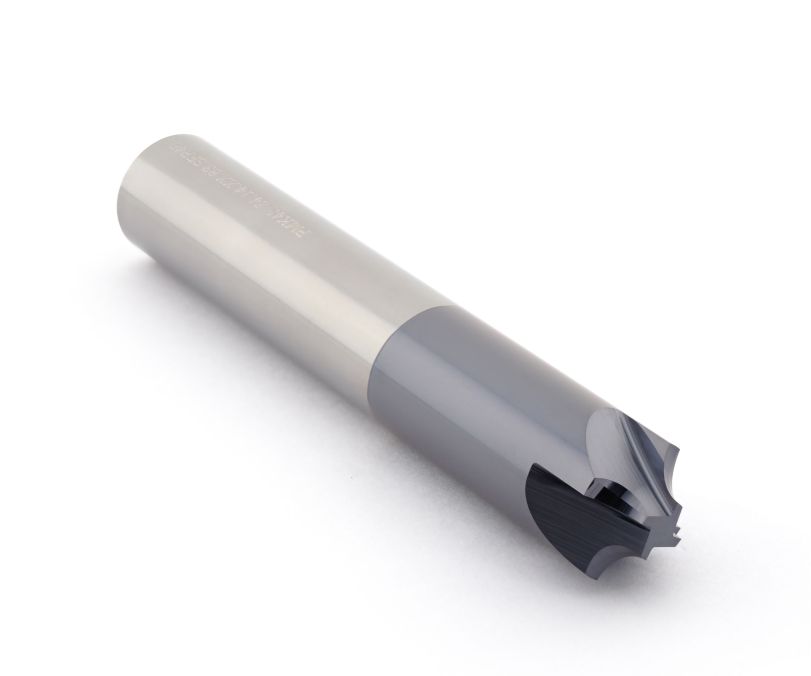

Фреза твердосплавная концевая 4-зубая Schwarzmaier PMK43.Z4.14.XX.83.SRF40.TiAlN предназначена для фрезерования фасок в материалах: P (сталь), M (нержавеющая сталь), K (чугун). Фреза фасочная изготовлена из твердого сплава с нанесением износостойкого покрытия BALINIT® FUTURA NANO (TiAlN). Радиус фаски 4 мм. Диаметр фрезы 14 мм, общая длина 83 мм. Тип хвостовика - цилиндрический (h6).

Характеристики

Чертеж PMK43.z4.14.XX.83.SRF40 TiAlN Фреза для радиусных фасок твердосплавная по металлу

Общие параметры

Тип фрезы

PMK43

Количество зубьев

Покрытие

TiAlN

Обрабатываемый материал

D, мм

d, мм

L, мм

r, мм

Вы можете приобрести PMK43.z4.14.XX.83.SRF40 TiAlN Фреза для радиусных фасок твердосплавная по металлу в нашем интернет-магазине по выгодным ценам. Ознакомиться с другими моделями данной продукции вы можете в соответствующем разделе каталога - PMK43.

Рекомендуемые режимы резания для твердосплавных фрез серии PMK40, PMK41, PMK42, PMK43

Обрабатываемый материал по ISO			Твердость	Вид обработки	Глубина реза Ap,мм	Ширина резания Ae,мм	Vр, м/мин	Подача на зуб Fz, мм/z
								Ø4	Ø6	Ø8	Ø10	Ø12	Ø14	Ø16	Ø20
P	P1 P2	Низкоуглеродистые, нелегированные стали: Ст3, Ст10, Ст20, Ст08, и пр.	<450 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	160 (140-180)	0.025	0.036	0.048	0.06	0.08	0.09	0.1	0.13
				снятие заусенцев	0.05xØ	0.05xØ	230 (200-250)	0.04	0.06	0.08	0.11	0.13	0.15	0.17	0.21

	P3	Конструкционные низколегированные стали с содержанием углерода до 0.5%: 09Г2С, 10ХСНД, Ст25, Ст30, 30ГСЛ и пр.	450-600 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	140 (120-160)	0.025	0.036	0.048	0.06	0.08	0.09	0.1	0.13
				снятие заусенцев	0.05xØ	0.05xØ	200 (180-220)	0.04	0.06	0.08	0.11	0.13	0.15	0.17	0.21

	P4	Углеродистые, легированные стали: Ст40Х,СТ40ХН, 35ХН2МЛ, 38ХГСА, Ст45, ШХ15, Ст65, 30ХГТ, 34ХН1М и пр.	600-1000 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	120 (100-140)	0.02	0.032	0.042	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	160 (150-180)	0.035	0.053	0.07	0.1	0.12	0.014	0.16	0.2

	P5 P6	Высокопрочные и высоколегированные стали: 38Х2Н4МА, 50ХГФА, 38Х2МЮА, 45ХН2МФА, и пр.	1000-1400 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	100 (90-110)	0.002	0.032	0.042	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	130 (110-160)	0.035	0.053	0.07	0.01	0.12	0.014	0.16	0.2

M	M1	Нержавеющие стали мартенситного класса: 20Х13, 40Х13, 08Х13 и пр.	<700 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	110 (90-130)	0.015	0.025	0.034	0.05	0.055	0.06	0.07	0.09
				снятие заусенцев	0.05xØ	0.05xØ	150 (120-180)	0.035	0.042	0.056	0.08	0.09	0.1	0.12	0.15

	M2	Нержавеющие стали аустенитного класса: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 и пр.	700-850 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	80 (70-90)	0.011	0.019	0.025	0.04	0.04	0.05	0.06	0.07
				снятие заусенцев	0.05xØ	0.05xØ	100 (90-110)	0.025	0.032	0.042	0.06	0.07	0.08	0.1	0.12

	M3	Нержавеющие стали дуплексные: 06ХГСЮ, 03Х23Н6М2, ХН35ВТ и пр.	>850 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	60 (50-70)	0.011	0.019	0.025	0.04	0.04	0.05	0.06	0.07
				снятие заусенцев	0.05xØ	0.05xØ	80 (70-95)	0.025	0.032	0.042	0.06	0.07	0.08	0.1	0.12

K	K1	Чугун серый, чугун ковкий, чугун с шаровидным графитом: СЧ20, СЧ30, КЧ30-6, КЧ50-5 и пр.	<200 HB	фрезеров. фасок	0.25xØ	0.25xØ	150 (130-170)	0.022	0.033	0.044	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	200 (180-220)	0.035	0.056	0.074	0.1	0.12	0.14	0.16	0.2

	K2	Высокопрочный чугун: ВЧ40, ВЧ50, ВЧ100-2 и пр.	>200 HB	фрезеров. фасок	0.25xØ	0.25xØ	140 (120-160)	0.022	0.033	0.044	0.06	0.07	0.08	0.09	0.12
				снятие заусенцев	0.05xØ	0.05xØ	200 (180-220)	0.035	0.056	0.074	0.1	0.12	0.14	0.16	0.2

N	N1	Алюминий и деформируемые ал. сплавы с содержанием Si<7%: Д16, Д12, АД1, В95, AK94, Амг-4	≤400 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	300 (250-350)	0.035	0.047	0.062	0.08	0.1	0.11	0.13	0.17
				снятие заусенцев	0.05xØ	0.05xØ	350 (300-400)	0.06	0.078	0.104	0.14	0.17	0.2	0.22	0.28
	N2	Литейные алюминиевые сплавы с содержанием Si >7%: Силумин, АК21М2.5Н2.5, АЛ4М	≤600 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	160 (120-200)	0.035	0.047	0.062	0.08	0.1	0.11	0.13	0.17
				снятие заусенцев	0.05xØ	0.05xØ	190 (160-220)	0.06	0.078	0.104	0.14	0.17	0.2	0.22	0.28
	N3	Медь, бронза, латунь: БрА9ЖЗЛ, БрА10Ж4Н4Л, ЛО60-1, ЛС59-3, ЛОМш70-1-0.05	≤850 Н/мм²	фрезеров. фасок	0.25xØ	0.25xØ	180 (140-200)	0.035	0.047	0.062	0.08	0.1	0.11	0.13	0.17
				снятие заусенцев	0.05xØ	0.05xØ	220 (190-240)	0.06	0.078	0.104	0.14	0.17	0.2	0.22	0.28
S	S1	Жаропрочные. труднообрабатываемые материалы: Инконель 625, ХН62ВМЮТ-Д, ХН35ВТЮ-ВД и пр.	25-35 HRC	фрезеров. фасок	0.15xØ	0.15xØ	40 (30-50)	0.02	0.025	0.03	0.04	0.06	0.08	0.1	0.12
				снятие заусенцев	0.05xØ	0.05xØ	50 (40-60)	0.012	0.015	0.018	0.024	0.036	0.048	0.06	0.07

	S2	Титан и титановые сплавы: ВТ3, ВТ6, ВТ20, ВТ15 и пр.	<1400 Н/мм²	фрезеров. фасок	0.15xØ	0.15xØ	50 (40-60)	0.024	0.003	0.036	0.048	0.072	0.096	0.12	0.14
				снятие заусенцев	0.05xØ	0.05xØ	70 (60-80)	0.014	0.017	0.022	0.029	0.043	0.058	0.072	0.086

H	H1	Закаленные стали: Hardox500, 110Г13Л, У13А, ХВГ и пр.	45-55 HRC	фрезеров. фасок	0.1xØ	0.1xØ	40-50 (45)	0.02	0.025	0.032	0.045	0.055	0.065	0.075	0.09
				снятие заусенцев	0.03xØ	0.03xØ	40-50 (45)	0.03	0.035	0.045	0.05	0.06	0.074	0.085	0.12

* Данные режимы резания предоставлены для стабильных условий обработки. В случае большого вылета инструмента (>5xd), слабого зажима детали и т.д. - нужно уменьшить скорость резания и подачу на 20-40%.

Формулы для расчета
Vр=πDn/1000	n=1000Vр/πD	Vf=Fznz	Fz=Vf/n*z

Vp - скорость резания, м/мин
n - обороты шпинделя, об/мин
Fz - подача на зуб, мм/зуб
Vf - минутная подача (подача стола), мм/мин
z - количество зубьев
