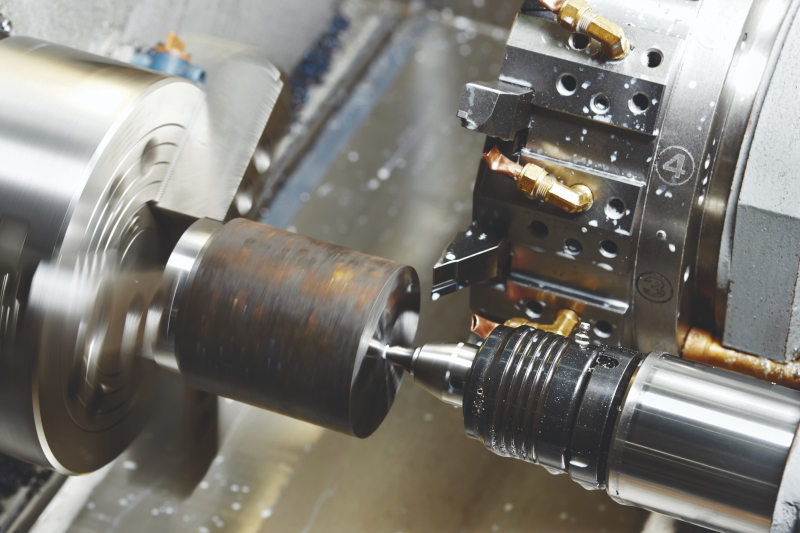

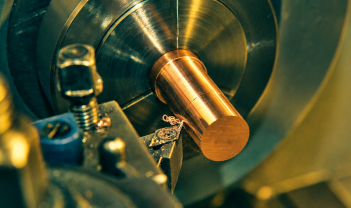

Калькулятор режимов резания при точении
Ввод данных для расчетов
Результаты расчетов
Потребляемая мощность
Pmot = (Q × kc) / (60000 × n) [кВт]
где: Pmot - потребляемая мощность,
Q - удельный съём материала,
kc - удельная сила резания,
n - частота вращения
Частота вращения
n = (vc × 1000) / (Dc × π) [об/мин]
где: n - частота вращения,
vc - скорость резания,
Dc - диаметр заготовки
Скорость резания
vc = (Dc × π × n) / 1000 [м/мин]
где: vc - скорость резания,
Dc - диаметр заготовки,
n - частота вращения
Подача
vf = n × f [мм/мин]
где: vf - подача,
n - частота вращения,
f - подача на оборот
Удельный съём материала
Q = vc × ap × t × (1 - ap/Dc) [см³/мин]
где: Q - удельный съём материала,
vc - скорость резания,
ap - глубина резания,
t - толщина стружки,
Dc - диаметр заготовки
Поперечное сечение стружки
A = h × b = ap × f [мм²]
где: A - поперечное сечение стружки,
h - толщина стружки,
b - ширина стружки,
ap - глубина резания,
f - подача на оборот
Ширина и толщина стружки
b = ap / sin(κ) [мм] h = f × sin(κ) [мм]
где: b - ширина стружки,
h - толщина стружки,
ap - глубина резания,
f - подача на оборот,
κ - главный угол в плане
Сила резания
Fc = A × kc1.1 × h-mc [Н]
где: Fc - сила резания,
A - поперечное сечение стружки,
kc1.1 - удельная сила резания при h=1 мм,
h - толщина стружки,
mc - поправочный коэффициент
Время обработки
th = tm / (f × n) [мин]
где: th - время обработки,
tm - длина обработки,
f - подача на оборот,
n - частота вращения
Высота профиля
Rmax = (fn² / (8 × r)) × 1000 [мкм]
где: Rmax - высота профиля,
fn - толщина стружки,
r - радиус при вершине резца
Развернутый путь резания
lc = (Dc × π / 1000) × (lm / f) [м]
где: lc - развернутый путь резания,
Dc - диаметр заготовки,
lm - длина обработки,
f - подача на оборот
Удельная сила резания
kc = kc1.1 / hmc
где: kc - удельная сила резания,
kc1.1 - удельная сила резания при h=1 мм,
h - толщина стружки,
mc - поправочный коэффициент
