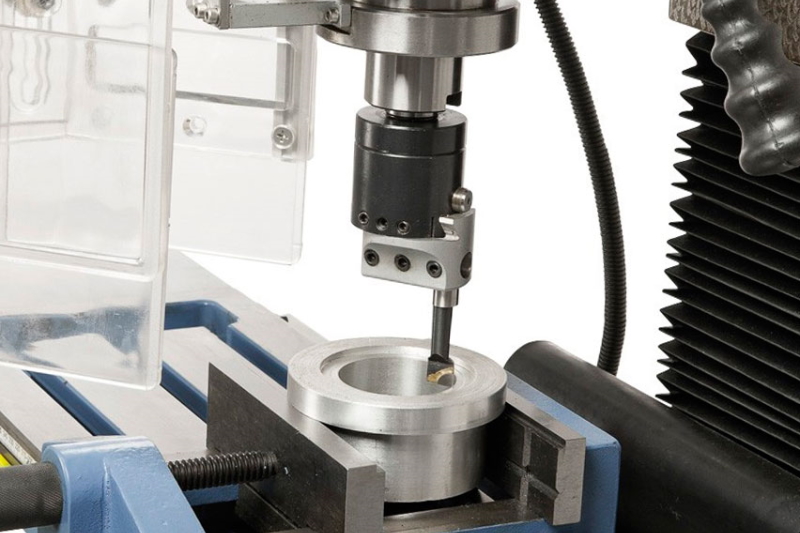

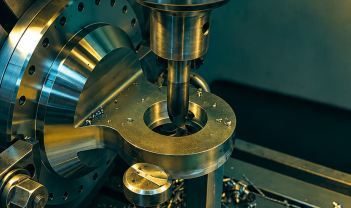

Калькулятор режимов резания при растачивании
Ввод данных для расчетов
Результаты расчетов
Потребляемая мощность
Pc = (Q × kc) / 6000 [кВт]
Pmot = Pc / η [кВт]
где: Pc - мощность резания,
Pmot - потребляемая мощность,
Q - удельный съём материала,
kc - удельная сила резания,
η - КПД
Частота вращения
n = (vc × 1000) / (Dc × π) [об/мин]
где: n - частота вращения,
vc - скорость резания,
Dc - диаметр инструмента
Скорость резания
vc = (Dc × π × n) / 1000 [м/мин]
где: vc - скорость резания,
Dc - диаметр инструмента,
n - частота вращения

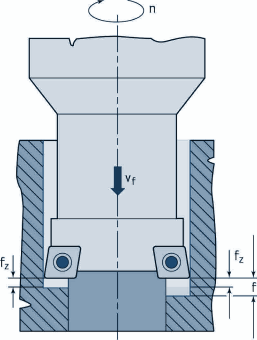

Подача на оборот
f = fz × z [мм]
где: f - подача на оборот,
fz - подача на зуб,
z - количество зубьев
Подача
vf = f × n [мм/мин]
где: vf - подача,
f - подача на оборот,
n - частота вращения
Удельный съём материала (расточка)
Q = (vf × π × (Dc² - Dp²)) / (4 × 1000) [см³/мин]
где: Q - удельный съём материала,
vf - подача,
Dc - наружный диаметр,
Dp - внутренний диаметр
Крутящий момент
Mc = (Pc × 9500) / η [Н·м]
где: Mc - крутящий момент,
Pc - мощность резания,
η - КПД
Удельная сила резания
kc = kc1.1 / hmc
где: kc - удельная сила резания,
kc1.1 - удельная сила резания при h=1 мм,
h - толщина стружки,
mc - поправочный коэффициент
Усилие подачи
Fr = 0,63 × (f × (Dc - Dp) × kc) / 2 [Н]
где: Fr - усилие подачи,
f - подача на оборот,
Dc - наружный диаметр,
Dp - внутренний диаметр,
kc - удельная сила резания
Толщина стружки
h = fz × sin(κ) [мм]
где: h - толщина стружки,
fz - подача на зуб,
κ - главный угол в плане
