Калькулятор режимов резания при фрезеровании
Ввод данных для расчетов
Результаты расчетов
Потребляемая мощность
Pmot = (Q × kc) / (60000 × η) [кВт]
где: Pmot - потребляемая мощность,
Q - удельный съём материала,
kc - удельная сила резания,
η - КПД
Частота вращения
n = (Vc × 1000) / (Dc × π) [об/мин]
где: n - частота вращения,
Vc - скорость резания,
Dc - диаметр фрезы
Скорость резания
Vc = (Dc × π × n) / 1000 [м/мин]
где: Vc - скорость резания,
Dc - диаметр фрезы,
n - частота вращения
Подача
Vf = fz × z × n [мм/мин]
где: Vf - подача,
fz - подача на зуб,
z - количество зубьев,
n - частота вращения
Подача на зуб
fz = Vf / (z × n) [мм/зуб]
где: fz - подача на зуб,
Vf - подача,
z - количество зубьев,
n - частота вращения
Удельный съём материала
Q = (ae × ap × Vf) / 1000 [см³/мин]
где: Q - удельный съём материала,
ae - ширина фрезерования,
ap - глубина фрезерования,
Vf - подача

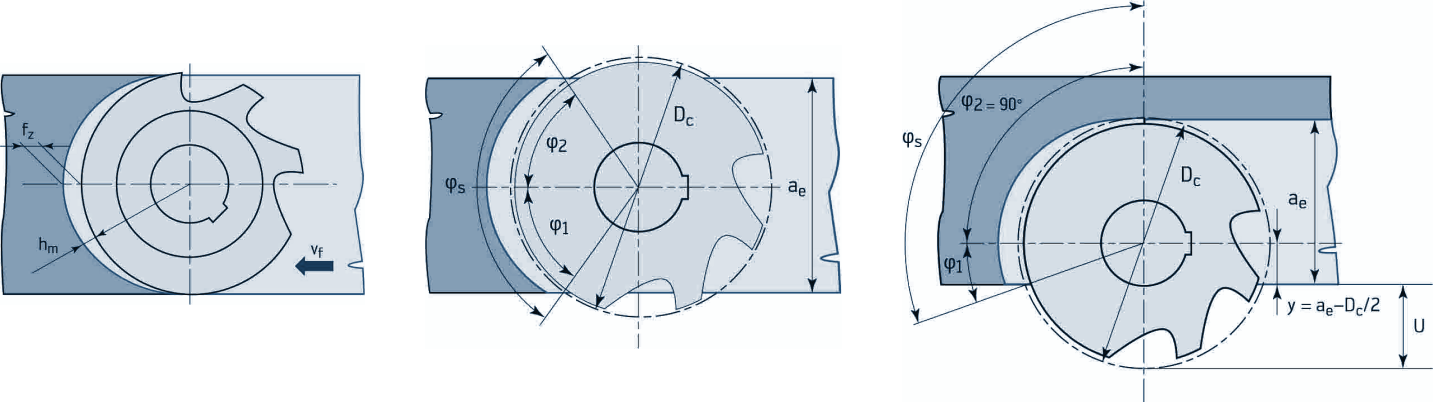

Угол контакта фрезы (позиционирование со смещением)
φs = 90° + arcsin((ae - (Dc/2)) / (Dc/2)) [°]
где: φs - угол контакта фрезы,
ae - ширина фрезерования,
Dc - диаметр фрезы
Угол контакта фрезы (центральное позиционирование)
φs = 2 × arcsin(ae/Dc) [°]
где: φs - угол контакта фрезы,
ae - ширина фрезерования,
Dc - диаметр фрезы
Средняя толщина стружки (приближённая формула)
hm = fz × √(ae/Dc) [мм]
fz = hm / √(ae/Dc) [мм]
где: hm - средняя толщина стружки,
fz - подача на зуб,
ae - ширина фрезерования,
Dc - диаметр фрезы
Применяется при ae/Dc < 30%
Применяется при ae/Dc < 30%
Средняя толщина стружки
hm = (114,7 × fz × sin(κ) × (ae/Dc)) / φs [мм]
fz = (hm × φs) / (114,7 × sin(κ) × (ae/Dc)) [мм]
где: hm - средняя толщина стружки,
fz - подача на зуб,
κ - главный угол в плане,
ae - ширина фрезерования,
Dc - диаметр фрезы,
φs - угол контакта фрезы
Удельная сила резания
kc = ((1 - 0,01 × γ0) / hmmc) × kc1.1 [Н/мм²]
где: kc - удельная сила резания,
γ0 - передний угол,
hm - средняя толщина стружки,
mc - поправочный коэффициент,
kc1.1 - удельная сила резания при h=1 мм
