Виды метчиков по металлу: классификация и особенности

Классификация и особенности видов метчиков

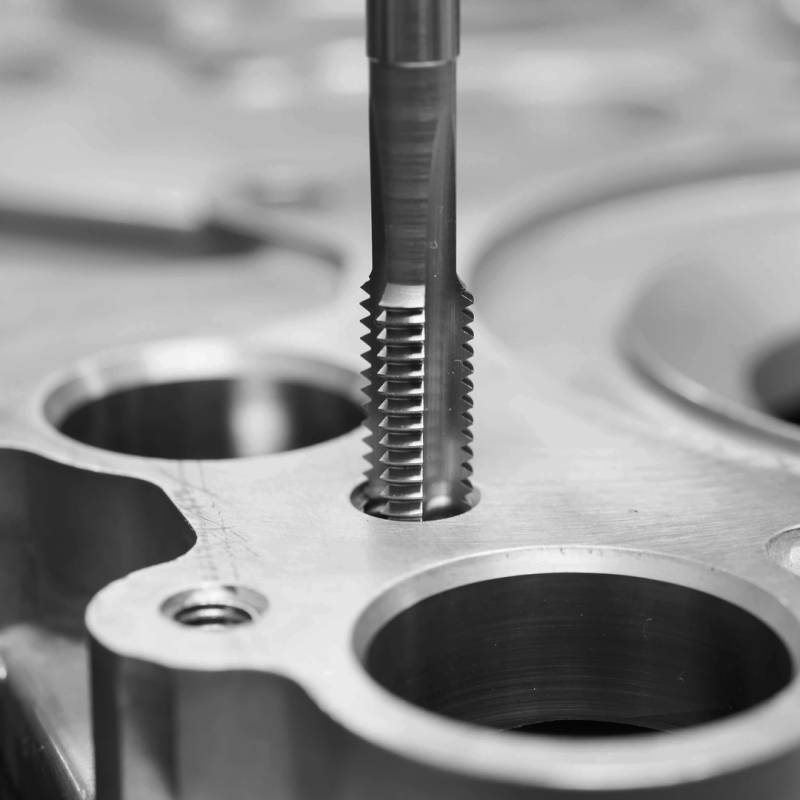

Метчики – это популярный вид металлорежущих инструментов для создания резьбовых соединений. Их применяют как на фрезерных и токарных станках, так и в обрабатывающих центрах с числовым программным управлением.

Каждый вид метчика предназначен для своих условий и обрабатываемых материалов. Но какие бывают классификации и какие у них особенности?

Метчики метрические

Это один из наиболее распространенных типов метчиков. Как следует из названия, они используются для создания внутренней резьбы с метрическими размерами. В свою очередь, их также можно классифицировать исходя из формы канавок и конструктивных особенностей. Далее рассмотрим этот момент подробнее.

• Форма канавок может быть прямой или спиральной. В первом случае стружка удаляется наружу и такие метчики оптимальны для создания сквозных отверстий. Во втором случае стружка поднимается вверх, поэтому метчики со спиральной формой канавок используются для работы с глухими отверстиями.
• Из конструктивных особенностей следует выделить специальный профиль заточки. Он позволяет эффективнее отводить стружку вдоль вектора подачи инструмента. Такие метчики особенно полезны при обработке твердых материалов, так как при работе с ними важно обеспечить стабильный выход стружки, чтобы избежать перегрева инструмента.

Раскатники (бесстружечные метчики)

Раскатники работают совершенно иначе, чем обычные режущие инструменты - они создают внутреннюю резьбу методом пластической деформации материала, а не путем снятия стружки. Однако такой способ эффективен только для мягких материалов с хорошими пластичными характеристиками: алюминий, медь, латунь и др. Поэтому использование раскатников возможно только с ограниченной группой обрабатываемых материалов, чей предел прочности не должен превышать 1200 Н/мм², иначе возрастет вероятность поломки инструмента.

К преимуществам раскатников следует отнести отсутствие стружки, минимизацию производственных отходов и возможность получать резьбовую поверхность высокого качества.

Дюймовые метчики (трубная резьба)

Дюймовая система измерения традиционно применяется в странах, ориентированных на английские стандарты, например, США. Отличительная особенность таких метчиков заключается в особенностях профиля резьбы, характерных именно для американской системы измерений.

Дюймовые метчики различаются несколькими стандартами - BSW (British Standard Whitworth) и NPT (National Pipe Thread). Поэтому выбор подходящего метчика определяется спецификациями проекта и требованиями стандарта сборки изделий.

Метчики с резьбой UNC/UNF

Это американский стандартный ряд резьбы, включающий две подгруппы:

• UNC (Unified National Coarse) - крупная шаговая резьба, предназначенная для быстрого монтажа деталей и часто используемая в бытовой технике и механических устройствах общего назначения.
• UNF (Unified National Fine) - мелкая шаговая резьба, применяемая там, где важна повышенная точность сопряжения элементов и меньшая склонность к вибрации и расшатыванию соединения.

Подбирать подходящий метчик UNC/UNF необходимо с учетом технических характеристик проектируемого узла и стандартов, принятых в конкретной отрасли промышленности.

Метчики собственного производства

Одной из стратегических задач нашей компании является преодоление разрыва в технологичности и качества выпускаемой продукции, между отечественными предприятиями и мировыми производителями. Цель - не только догнать, но и превзойти конкурентов, укрепив позиции на внутреннем и международном рынках.

Первым крупным шагом для достижения этой задачи стало создание собственного производства твердосплавных фрез и сверл под брендом Schwarzmaier. Сегодня данный инструмент демонстрирует отличные эксплуатационные характеристики, превосходящие многие зарубежные аналоги по стойкости и качеству обработки, за что особенно ценится нашими постоянными заказчиками. Достигнув успехов в данном направлении, мы пошли дальше и в конце 2024 года успешно организовали производство полного цикла метчиков из быстрорежущей стали.

Новое подразделение было оснащено самым современным оборудованием, благодаря чему, удалось наладить серийное производство продукции в строгом соответствии с высочайшими стандартами качества.

Наши преимущества:

• Материалы: используем сталь марки HSSE (с содержанием кобальта 5% и 8%) и сверхпрочную порошковую сталь HSSE-PM.
• Широкий ассортимент резьб размеров от M3 до M16, соответствующие стандартам DIN371, DIN374 и DIN376.
• Высокое качество, благодаря многоступенчатой очистки, полировки кромок и удалению заусенцев на отдельном оборудовании.
• Собственное высокотехнологичное PVD-покрытие.

За короткий период наше предприятие достигло значительного объема выпуска в более чем 15 тысяч метчиков ежемесячно. При этом уже первые партии новой продукции получили положительные отзывы заказчиков, отметивших надежность и эффективность инструментов Schwarzmaier в условиях реального производства.

Благодаря этим показателям, мы можем смело утверждать, что компания CNC1 готова обеспечить отечественный рынок качественным инструментом собственного производства.

Заключение

Верно сделанный выбор метчика ведет к существенному повышению качества выпускаемой продукции, ускорению производственного процесса и снижению затрат на производство. Поэтому выбирать метчики для станков с ЧПУ необходимо осознанно.

А приобрести метчики производства Schwarzmaier и других мировых брендов можно в интернет-каталоге CNC1. Остались вопросы? Наши специалисты всегда готовы провести подробную консультацию и подобрать металлорежущий инструмент, оснастку и оборудование специально для вашего производства.
