Виды токарных патронов

Выбор подходящего типа патрона зависит от характеристик заготовки, требований к точности и условий производства.

Существует несколько подходов к классификации токарных патронов. Рассмотрим их по основным признакам.

По количеству кулачков

Наиболее распространенными являются следующие варианты:

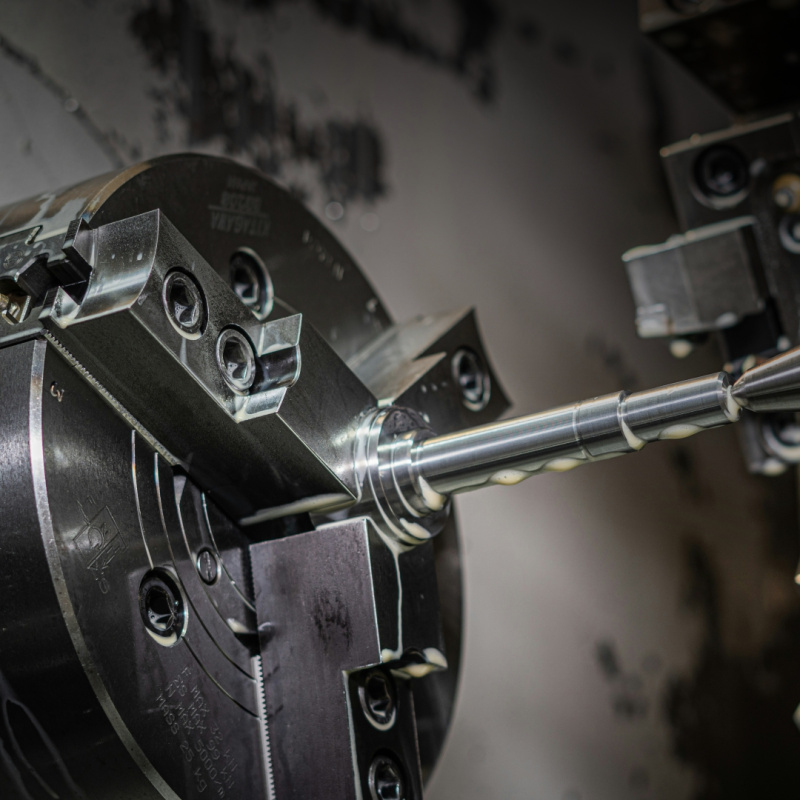

• Трехкулачковые патроны - обеспечивают сбалансированное усилие зажима и применяются для обработки деталей с регулярной (как правило, цилиндрической) формой.
• Четырехкулачковые патроны - позволяют расширить возможности крепления, в том числе за счет независимой регулировки каждого кулачка.
• Шестикулачковые патроны - используются при обработке крупногабаритных или тонкостенных заготовок, где требуется повышенная жесткость и равномерное распределение зажимного усилия по периметру.

Количество кулачков напрямую влияет на устойчивость заготовки, особенно при высоких скоростях резания и тяжелых режимах обработки.

По типу перемещения кулачков

Все кулачковые патроны делятся на два принципиальных типа:

• Самоцентрирующиеся - все кулачки перемещаются синхронно, обеспечивая автоматическую центровку заготовки относительно оси шпинделя. Такие патроны отличаются высокой скоростью установки и удобны при серийной обработке.
• С независимым ходом кулачков - каждый кулачок регулируется отдельно. Это позволяет зажимать детали сложной формы, выполнять точную выверку и работать с асимметричными или необработанными заготовками (например, отливками или поковками).

Выбор между этими типами определяется формой заготовки, требованиями к точности и характером производства.

По типу посадки на шпиндель

Независимо от конструкции кулачкового механизма, патроны различаются способом их крепления к шпинделю станка. Основные типы посадки:

• Переходной фланец (например, ГОСТ 24351; DIN 6350) - обеспечивает надежное болтовое соединение и широко используется на универсальных и промышленных станках.
• Короткий конус с поворотной шайбой (например, ГОСТ 12593; DIN 55027) - дает высокую точность центрирования и применяется там, где важна повторяемость при частой смене оснастки.
• Система Camlock (например, ГОСТ 26651; DIN 55029) - быстросъемное крепление на основе эксцентриковых фиксаторов, распространенное на станках с автоматизированной переналадкой.

Совместимость патрона со шпинделем станка - обязательное условие при подборе оснастки.

Цанговые патроны

Помимо кулачковых, существуют цанговые патроны, в которых зажим осуществляется с помощью упругой конусной втулки (цанги) с продольными прорезями. Они обеспечивают минимальное биение и применяются преимущественно при обработке мелких цилиндрических заготовок.

Заключение

А если у вас остались вопросы или необходима консультация по подбору инструмента и оснастки для вашего производства, технологи CNC1 помогут с выбором и подберут оптимальное решение специально для ваших задач.
