Тиски станочные – особенности и классификация

Тиски станочные представляют собой универсальный инструмент, предназначенный для надежного закрепления заготовок (деталей) в требуемом положении перед обработкой или проведением измерений. Этот вид оснастки получил широкое распространение благодаря своей универсальности, надежности и удобству использования.

Независимо от масштабов производства - будь то домашняя мастерская или крупный промышленный цех - станок с правильно подобранными тисками становится незаменимым помощником, обеспечивая стабильное выполнение технологических операций и повышение качества выпускаемой продукции.

Устройство и принципы работы тисков

1. Основание

Основание тисков представляет собой прочную металлическую платформу, служащую основой для крепления остальных элементов конструкции. Оно обеспечивает надежное соединение с рабочим столом станка и гарантирует устойчивость всей конструкции. Качество материала и толщина основания влияют на общую прочность и стабильность фиксации заготовки.

2. Губки

Губки - важнейшие элементы тисков, контактирующие с поверхностью детали для ее фиксации. Существует два основных типа губок:

• Монолитные губки: неподвижно соединенные с корпусом тисков. Обычно одна губка неподвижна, вторая движется вдоль направляющей, осуществляя зажим детали.
• Съемные губки: легко снимаются и заменяются, позволяя адаптироваться к различным размерам и формам заготовок. Часто оснащены специальными пазами для дополнительного позиционирования деталей.

Поверхность губок бывает гладкой или рифленой. Гладкие губки предотвращают повреждение поверхности деталей, тогда как рифленые повышают силу сцепления, особенно при работе с твердыми материалами.

3. Приводной механизм

Основной функцией приводного механизма является перемещение подвижной губки и создание необходимого давления для надежного захвата детали. Существуют три основных типа приводов:

• Механический: классический вариант, использующий винты, рычаги или эксцентрики. Отличается простотой конструкции и низкой стоимостью.
• Гидравлический: работает за счет давления жидкости внутри корпуса. Обеспечивает высокие показатели зажима, хорошо подходит для массового производства.
• Пневматический: действует за счет сжатого воздуха, подаваемого компрессором. Характеризуется высокой скоростью зажима и равномерным распределением усилий.

Классификация тисков по назначению

Тиски различаются в зависимости от целей их использования:

• Столярные: предназначены для работы с деревом и деревянными деталями. Обычно характеризуются меньшими усилиями зажима и возможностью регулировки высоты губок.
• Слесарные: универсальные тиски, применяемые в большинстве случаев механической обработки металлов и пластмасс. Имеют прочные корпуса и значительные усилия зажима.
• Граверные: специальные приспособления для точной работы с мелкими деталями.
• Станочные: профессиональные инструменты, рассчитанные на применение в условиях промышленного производства и используемых совместно со станочным оборудованием.

Каждый тип предназначен для определенных условий и задач, поэтому при подборе важно учитывать целевое назначение оснастки. Далее в статье мы более подробно рассмотрим тиски станочные, которые можно приобрести в интернет-магазине CNC1.

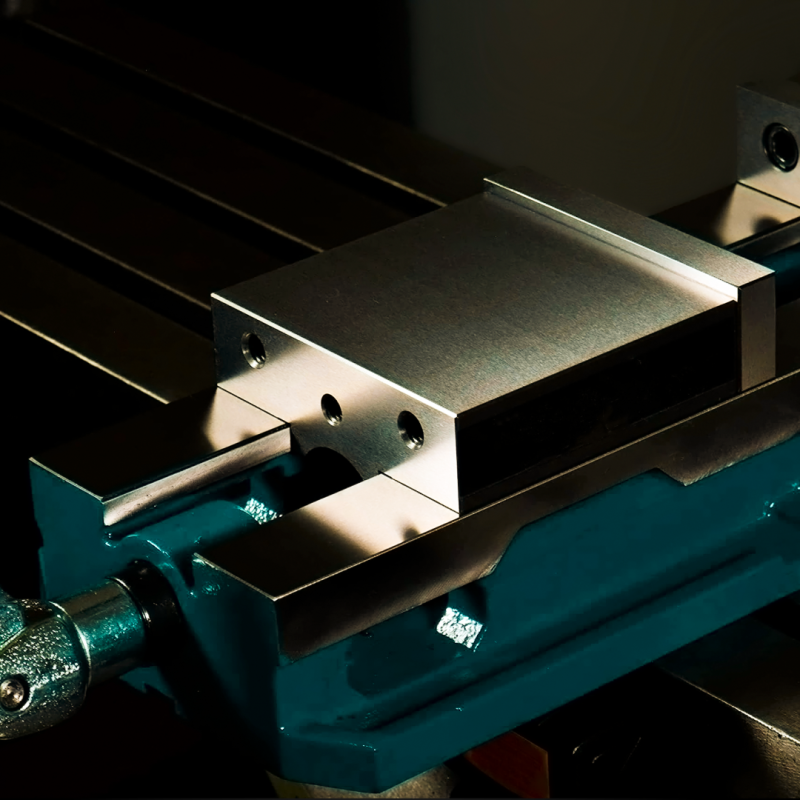

Тиски станочные

Как уже было сказано, станочные тиски – это профессиональные инструменты, рассчитанные на применение в условиях промышленного производства и используемых совместно со станочным оборудованием. Их отличительными чертами являются повышенная стойкость к воздействию нагрузок и необходимость соответствия строгим требованиям по точности и качеству обработки.

Повышенные требования к станочным тискам:

• Максимальная жесткость фиксации. Деталь должна оставаться неподвижной при воздействии высоких скоростей и интенсивных усилий резки. Для этого тиски проектируются таким образом, чтобы выдерживать значительные нагрузки.
• Высокая точность геометрии. Поверхности тисков обязаны соблюдать перпендикулярность и параллельность, поскольку малейшее отклонение способно негативно повлиять на итоговую точность изготавливаемых деталей. Так, например, некоторые прецизионные модели тисков марки Zegyo достигают показателя параллельного отклонения менее 0,005 мм на каждые 100 мм ширины рабочей зоны.
• Функциональность и оперативность. Многие современные производственные линии требуют оперативного переключения между разными видами заготовок и методами обработки. Современные тиски оснащаются дополнительными функциями, такими как возможность плавного регулирования углов и быстрый переход между позициями.

Типы станочных тисков по способу размещения заготовки:

• Стационарные: стандартные тиски, позволяющие зафиксировать заготовку строго под углом 90 градусов относительно основания. Такая компоновка подходит для традиционных операций вроде фрезерования, сверления и шлифования. Однако обработка под наклоном либо труднодоступных зон заготовки затрудняется.
• Синусные: более продвинутый тип тисков, позволяющий регулировать угол наклона заготовки с высокой точностью. Благодаря специальной регулировочной шкале достигается точное позиционирование детали под необходимым углом, открывая новые возможности для решения сложных операционных задач.
• Многоосевые (глобусные): самые технологически совершенные тиски, обеспечивающие свободу перемещения заготовки одновременно по нескольким осям. Глобусные тиски комплектуются системами автоматической настройки, упрощающими настройку под сложную обработку и сокращая общее время цикла производства.

Конкретные примеры современных моделей:

• Модульные прецизионные тиски Zegyo ZQ83. Эти тиски выделяются способностью удерживать две разные заготовки одновременно, позволяя оптимизировать цикл обработки и минимизировать перерывы на установку новых деталей. Каждый блок крепится к общему основанию и может быть легко переставлен вручную, адаптируя тиски под конкретные нужды технологического процесса.
• Лекальные прецизионные тиски Zegyo QGG и QKG. Особый акцент сделан на повышении уровня точности обработки. За счет использования высококачественных сплавов и тщательной отделки достигается исключительно высокий уровень устойчивости к деформациям и износу. Такие тиски подходят для точных машиностроительных работ и финишной доводки изделий.
• Самоцентрирующиеся патроны Chandox NBK - инновационная система зажима заготовок сложной формы и цилиндрических деталей, интегрируемая в автоматическое оборудование и отлично показывающая себя при фрезеровании. Патроны обеспечивают равномерное давление по периметру детали.

Заключение

Сегодня рынок предлагает огромный выбор моделей, каждая из которых решает определенный набор задач металлообработки. Важно подходить к выбору осознанно, учитывая цели и объемы производства, а также финансовые ресурсы предприятия.

Компания CNC1 всегда готова предложить широкий ассортимент станочных тисков высокого качества, предназначенных для любых видов металлообработки. Мы предоставляем гарантию качества и своевременную доставку товара напрямую от производителя. А также постоянно обновляем ассортимент, предлагая лучшие и проверенные решения для отечественных производств.

Если у вас возникают сложности с выбором подходящего инструмента или имеются дополнительные вопросы - обращайтесь к нашим специалистам. Вместе мы подберем оптимальное решение специально для вашего производства!
