Типы крепления пластин у токарных резцов
Понимание особенностей различных систем крепления токарных пластин позволит вам избежать множества проблем, связанных с износом оборудования, производственным браком и снижением производительности труда.
Типы крепления пластин регламентируются международным стандартом ISO. В расшифровке маркировки державок, например, для наружного точения, тип крепления идет на первом месте и обозначается одной из латинских букв: M, C, D, P, S, W. Теперь рассмотрим каждый из них подробней.

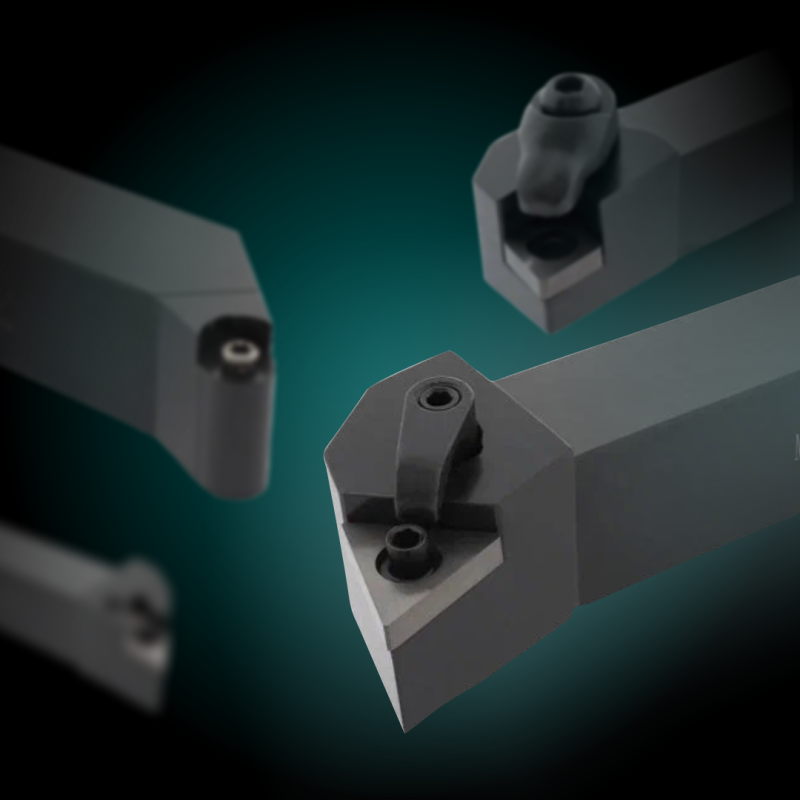

Основные типы крепления пластин
Тип M — прижим клин-прихватом сверху (комбинированный) (Multi clamp)
Тип крепления M отличается высокой надежностью за счет комбинированного метода фиксации: пластина удерживается одновременно конусным штифтом и дополнительным верхним клином. Эта конструкция гарантирует стабильность положения пластины при повышенных нагрузках, возникающих при тяжелой обработке твердых материалов.
Несмотря на преимущества, использование данного типа зажимной системы имеет ограничения для ее применения. Например, при работе с тонкостенными деталями возрастает риск повреждения заготовки от избыточного усилия зажима. К тому же верхний фиксатор часто контактирует со стружкой, вызывая ее накопление возле зоны резания, и затрудняя ее удаление оттуда, тем самым снижая эффективность процесса обработки. Данный тип прижима применяется на державках с негативными пластинами (без задних углов).
Тип C — прижим сверху (Clamp)
Прижимы типа C применяются преимущественно для пластин без сквозных отверстий и характеризуются наружным фиксирующим элементом, обеспечивающим надежность захвата. Главное достоинство по сравнению с типом M заключается в минимальном воздействии на поверхность заготовки, что снижает вероятность повреждений.
Вместе с тем данная система предъявляет высокие требования к точности изготовления элементов крепежа. Из-за несимметричного распределения силы прижима повышается риск смещения пластины, особенно при значительных усилиях резания. Применение крепежных элементов большего диаметра позволяет частично компенсировать этот недостаток, улучшая распределение нагрузок. Данный тип прижима применяется, как на державках с негативными пластинами (без задних углов), так и с позитивными пластинами (с задними углами).
Тип D — двойной прижим (рычаг + верхний прижим) (Double clamp)
Фиксация типа D предназначена для пластин с отверстием и обладает высокой устойчивостью за счет равномерного распределения усилий по всей площади зажима. Конструкция предусматривает точную посадку пластины в специальную проточку, дополнительно закрепляемую штифтом, вставленным через центральное отверстие пластины.
Основной минус данной системы — строгие требования к изготовлению центрального отверстия и чистоте сопрягаемых поверхностей. Малейшие погрешности монтажа способны вызвать деформацию режущего инструмента и значительно сократить срок службы дорогостоящих комплектующих. Данный тип прижима применяется на державках с негативными пластинами (без задних углов).
Тип P — прижим рычагом через отверстие (Pin lock)
Данный тип позволяет осуществлять быструю смену пластин без дополнительного вспомогательного оборудования. Он отличается простотой обслуживания и удобством эксплуатации, однако уступают другим видам по надежности крепления. Особенность рычага в том, что усилие передается непосредственно на поверхность пластины, что создает дополнительные напряжения в зоне резьбового соединения.
Применение подобного типа крепления пластин рекомендуется исключительно при финишной обработке и отсутствии значительных нагрузок на рабочую зону. Для повышения долговечности желательно периодически проверять состояние всех подвижных компонентов механизма. Данный тип прижима применяется на державках с негативными пластинами (без задних углов).
Тип S — прижим винтом (Screw clamp)
Винтовые механизмы получили широкое распространение благодаря своей универсальности и доступности. Простота конструкции делает возможным быстрое обслуживание и замену элементов, необходимых для надежной фиксации пластины. Важным преимуществом данной технологии является независимость регулировки положения от наличия специальных приспособлений.
Несмотря на указанные достоинства, необходимо учитывать ограниченную стойкость таких решений при длительной эксплуатации. Со временем может наблюдаться постепенный износ винтов, снижение первоначальных показателей жесткости и увеличение риска возникновения вибраций и нестабильной работы инструмента. Данный тип прижима применяется на державках с позитивными пластинами (с задними углами).
Тип W — прижим клином (Wedge clamp)
Конструкция представляет собой вариант улучшения стандартных методов закрепления путем внедрения клиновидного прижимного элемента. Отличительной особенностью является высокая степень защиты от попадания стружки внутрь зажимного узла, что продлевает срок службы инструмента и улучшает качество обработанных поверхностей.
Главным минусом клинового зажима является зависимость надежности крепления от правильной настройки угла наклона прижимного профиля. Недостаточная фиксация может вызвать проблемы с точностью позиционирования пластины и снизить эффективность производственного цикла. Поэтому такие решения предпочтительны для чистовых операций с малыми нагрузками и высокими требованиями к геометрии детали.
Заключение
Эффективность токарной обработки напрямую зависит от правильного выбора надежного типа крепления режущей пластины. Чтобы обеспечить высокое качество продукции и продлить срок службы оснастки, а также самой пластины, важно грамотно подбирать системы крепления пластин, учитывая особенности технологического процесса.
