Станочные тиски Gerardi: для фрезерной и 5-осевой обработки

В каталоге CNC1 представлены ключевые серии тисков Gerardi: модульные (ART.1, ART.1A) и прецизионные 5-осевые (ART.640, ART.650), а также широкий ассортимент сменных губок. Разберем технические особенности каждой группы.

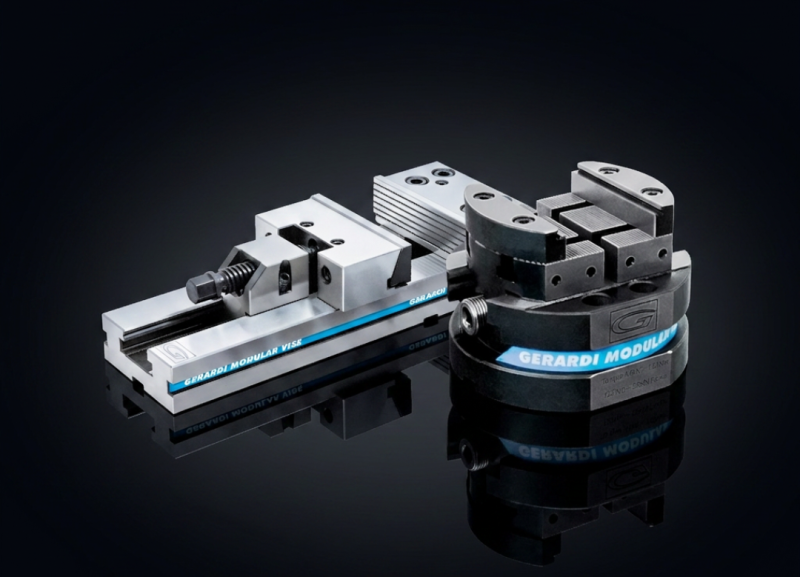

Модульные тиски

Модульная конструкция позволяет менять конфигурацию прижимных блоков под конкретную задачу без замены всего узла. Это обеспечивает высокую жесткость, точность базирования и сокращает время подготовки производства.

В каталоге представлены две модели, различающиеся системой фиксации губок:

• ART.1 — классическая модульная модель. Требует использования инструмента для замены или регулировки положения губок. Подходит для серийного производства, где конфигурация оснастки меняется редко.
• ART.1A — усовершенствованная версия с системой FLEX. Ключевое преимущество: возможность ручной смены и регулировки губок без дополнительного инструмента. Это решение критично для мелкосерийного производства и частой переналадки, так как минимизирует простои станка.

Преимущества серии:

• Высокая сила зажима при компактных габаритах.
• Точное позиционирование детали благодаря модульной базе.
• Возможность комбинирования нескольких тисков в одну линию для обработки длинномерных заготовок.

5-осевые тиски

Серии ART.640 Multitasking и ART.650 Compact Grip разработаны специально для 5-осевых обрабатывающих центров. Их конструкция позволяет выполнять обработку заготовки с пяти сторон за один установ, исключая ошибки повторного базирования.

ART.640 Multitasking - классические прецизионные тиски с ручным затягиванием. Самоцентрирующийся механизм позволяет максимально быстро и просто произвести замену заготовки в оснастке. Подвижные губки имеют функцию принудительного прижима вниз (Pull-Down). При зажиме деталь не поднимается, что гарантирует стабильность размеров и высокую точность обработки. Оптимальны для инструментальных цехов, прототипирования и операций, где требуется высокая точность. Обладают компактным корпусом, минимальными выступами над основанием, что снижает риск столкновения со шпинделем при наклонах оси.



ART.650 Compact Grip - Прецизионные тиски с ручным затягиванием, разработанные для задач, требующих повышенного усилия фиксации. Конструктивно аналогичны модели 640, но обеспечивают значительно большую силу зажима, что позволяет надежно фиксировать более массивные заготовки или работать с режимами интенсивного съема материала. Как и предыдущая модель, оснащены механизмом Pull-Down, гарантирующим отсутствие подъема детали при зажиме и высокую точность базирования. Сохраняют компактность и удобство ручной эксплуатации, являясь оптимальным выбором для тяжелых фрезерных операций на универсальных и обрабатывающих центрах, где критична надежность удержания заготовки без использования внешних источников давления.

Сменные губки для тисков Gerardi

Для адаптации тисков под различные формы заготовок не требуется покупка нового оборудования - достаточно заменить губки. В нашем каталоге доступны быстросменные губки и планки для тисков Gerardi следующих типов:

• Гладкие и незакаленные: для чистовой обработки мягких материалов или цветных металлов, чтобы избежать следов зажима.
• Рифленые и с насечкой GRIP: для надежной фиксации черновых заготовок и предотвращения проскальзывания при высоких нагрузках.
• Ступенчатые и призматические: для базирования цилиндрических деталей или заготовок сложной геометрии.
• Неподвижные (глухие): для упора деталей при торцевой обработке.

Использование оригинальных сменных губок сохраняет заявленную точность тисков и предотвращает износ основного корпуса.

Заключение

Инструменты Gerardi сочетают итальянское качество исполнения с инженерными решениями, обеспечивающими надежность без компромиссов. В каталоге CNC1 вы найдете как сами тиски, так и губки для их эффективной эксплуатации.

Если вы не знаете, какую оснастку выбрать, наши технологи помогут подобрать оптимальное решение для вашего производства и предоставят подробную консультацию.
