Маркировка токарных резцов: полная расшифровка по ISO

Понимание системы обозначений токарных державок по стандарту ISO позволяет быстро подобрать правильный инструмент, избежать ошибок при закупке и обеспечить максимальную эффективность обработки. Всегда важно добиваться совместимости инструмента с пластинами, соответствия требованиям конкретной операции и оптимальной производительности оборудования.

Державка и резец: в чем разница

Часто возникает путаница в терминах «державка» и «резец», давайте для начала разберем эти понятия простыми словами.

Резец - это весь режущий инструмент целиком, состоящий из двух основных частей:

• Державка - это «рукоятка» или стержневая часть инструмента, которая закрепляется в резцедержателе станка
• Режущая часть (пластина) - сменный элемент, который непосредственно контактирует с обрабатываемым материалом

Державка служит для закрепления инструмента в держателе станка и обычно имеет квадратную или прямоугольную форму поперечного сечения. Она изготавливается из высокопрочных материалов, таких как инструментальная сталь, и обеспечивает фиксацию режущей пластины.

В современном производстве наибольшее распространение получили резцы со сменными твердосплавными пластинами, где державка является постоянной частью, а пластины заменяются по мере износа.

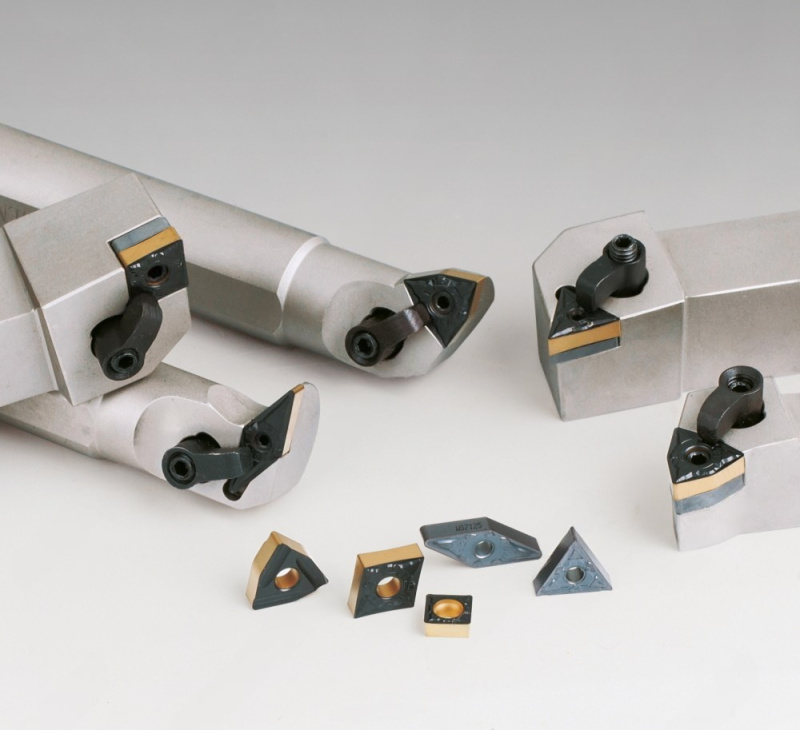

Что такое токарная державка. Конструкция и назначение

Токарная державка - это основная часть сборного резца, которая обеспечивает крепление режущих пластин и передает усилие резания от станка к обрабатываемой детали.

Основные функции державки:

• Фиксация пластины - обеспечивает надежное крепление режущего элемента различными способами (винтом, прихватом, рычагом)
• Передача усилий - воспринимает и передает силы резания, возникающие при обработке
• Позиционирование - определяет правильное положение режущей кромки относительно заготовки
• Демпфирование - снижает вибрации благодаря жесткой конструкции

Материал изготовления - высококачественная инструментальная сталь, иногда с твердосплавными вставками для повышения жесткости.

Классификация токарных державок

По назначению токарные державки делятся на несколько основных групп:

Державки для наружного точения

• Проходные прямые - для обработки наружных цилиндрических поверхностей
• Проходные отогнутые - для создания фасок и обработки торцевых поверхностей
• Проходные упорные - для обработки ступенчатых валов с подрезкой уступов

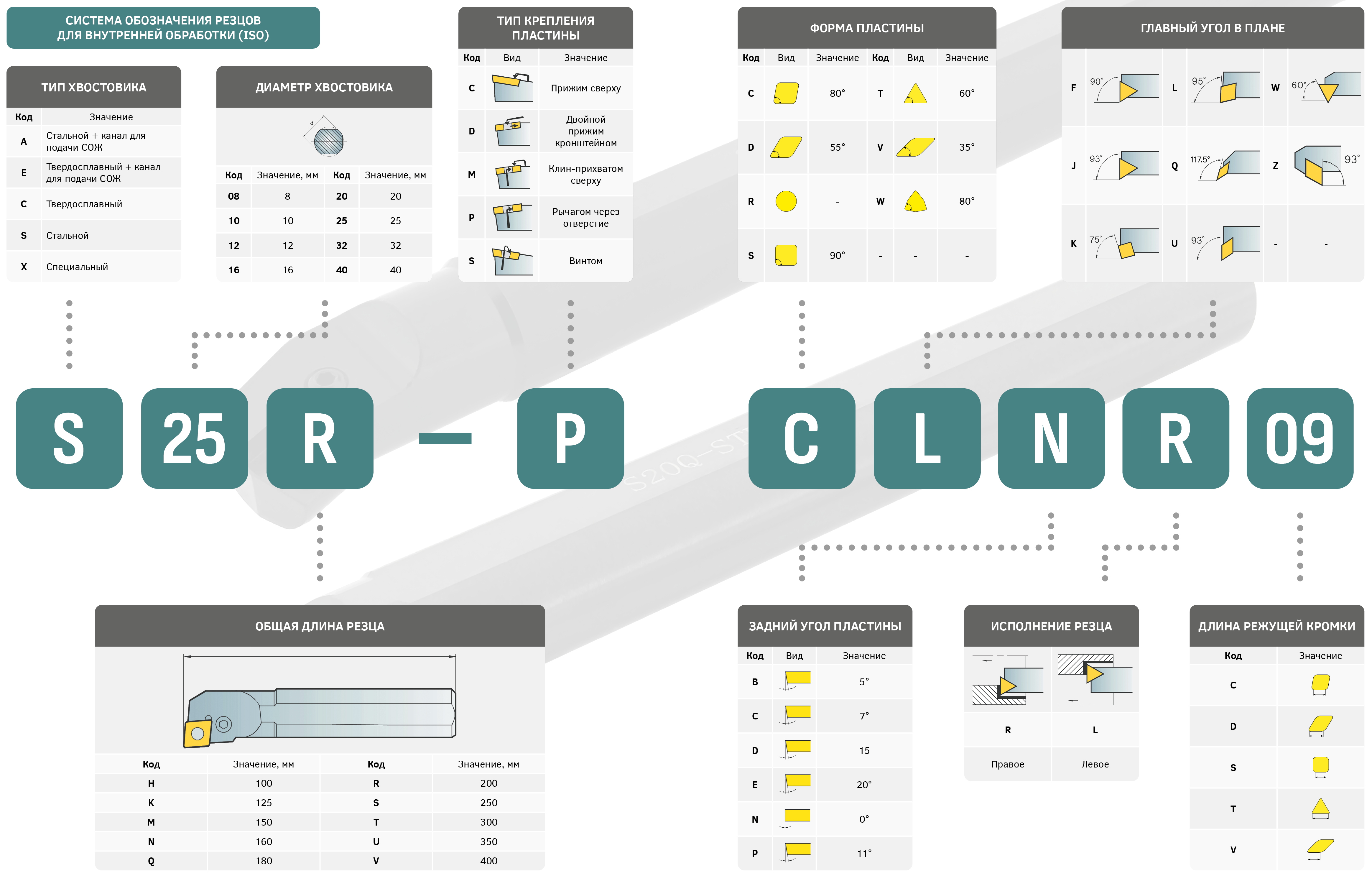

Державки для внутреннего точения

• Расточные - для обработки отверстий и внутренних поверхностей
• Расточные для глухих отверстий - с углом в плане 95°
• Расточные для сквозных отверстий - с углом в плане 60°

Специальные державки

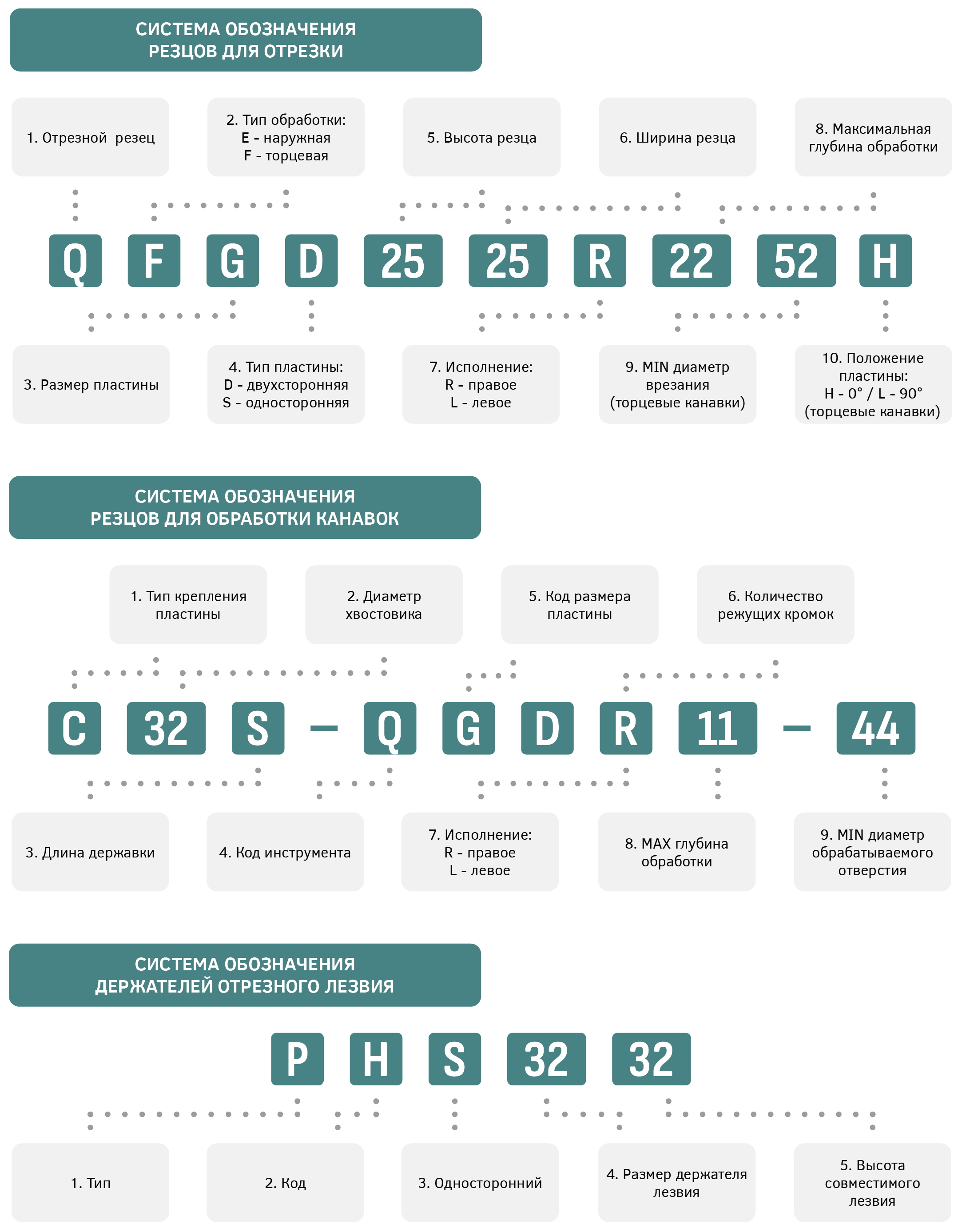

• Отрезные (канавочные) - для отрезания заготовок и прорезания канавок

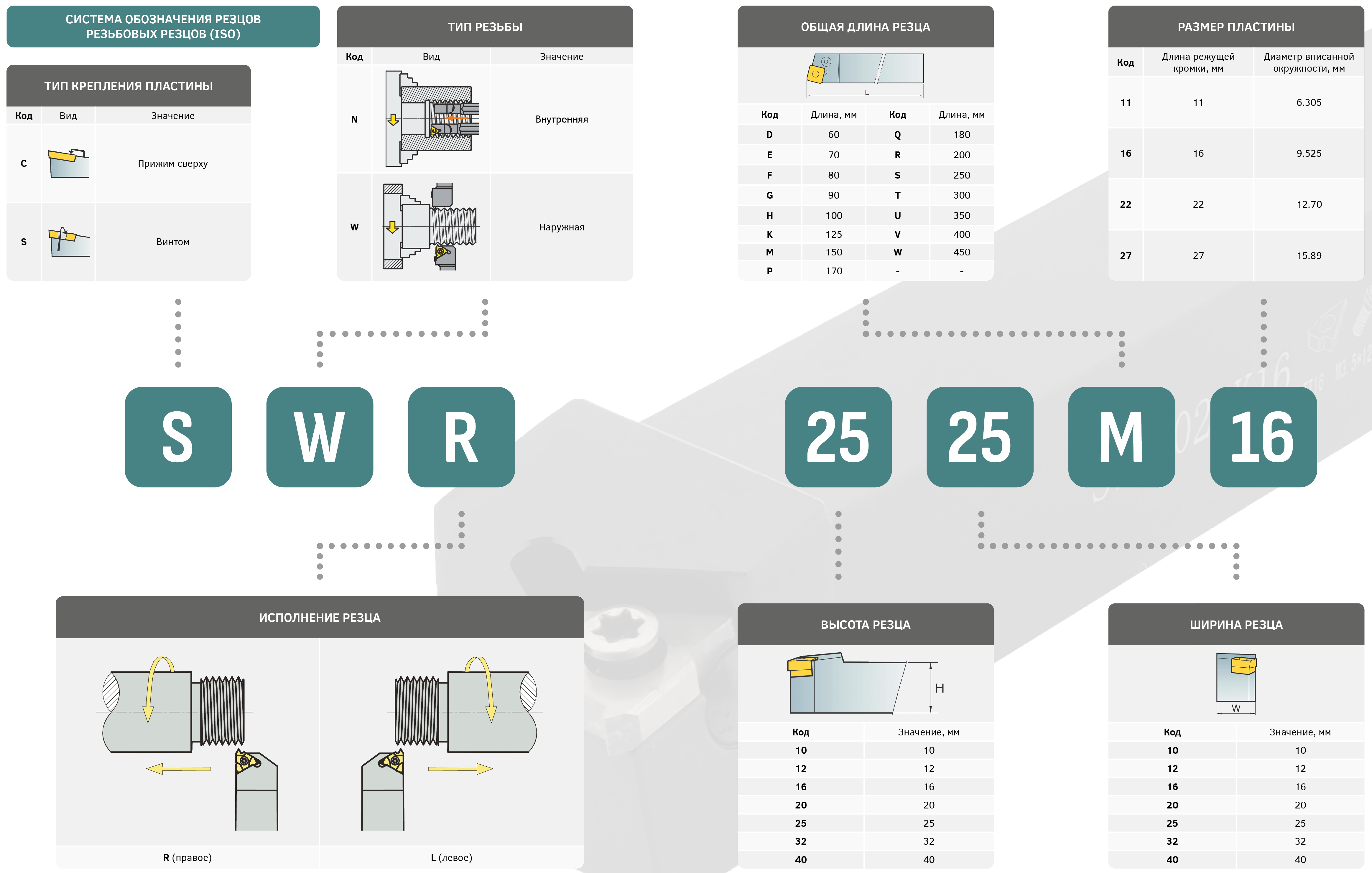

• Резьбовые - для нарезания внутренней и наружной резьбы
• Фасонные - для обработки сложных профилей

Каждый тип державок имеет свою специализированную маркировку, которая позволяет точно определить их назначение и характеристики.

Расшифровка обозначения проходных державок по стандарту ISO

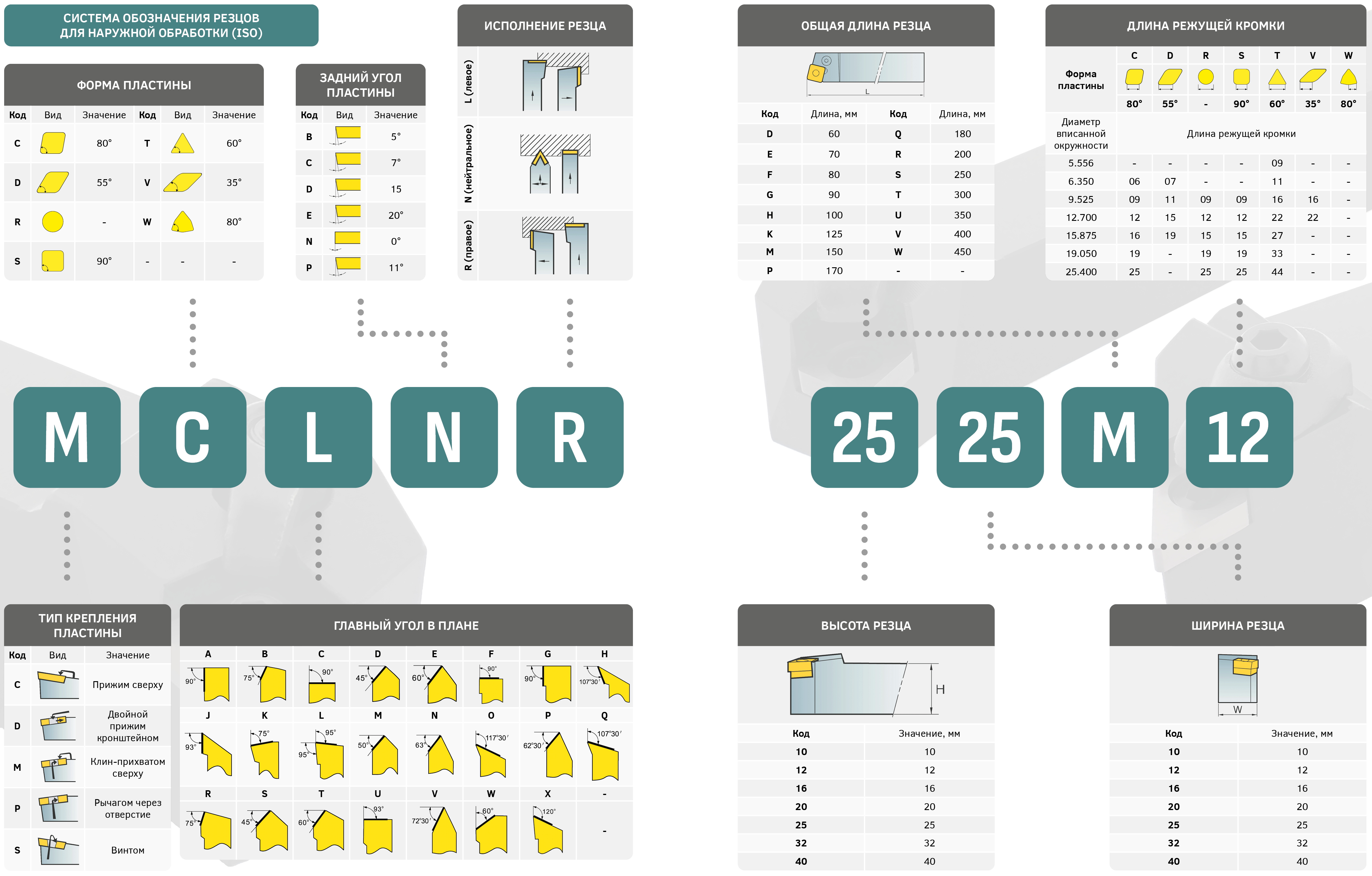

Маркировка токарных державок представляет собой строгую систему буквенно-цифровых обозначений, где каждая позиция несет определенную информацию. Рассмотрим детальную расшифровку на примере SVJBR2525M16.

Первый символ (S) - тип крепления пластины

Первая буква указывает на систему крепления режущей пластины:

В нашем примере S означает винтовое крепление - наиболее распространенный и надежный способ фиксации пластин.

Второй символ (V) - форма пластины

Вторая буква определяет форму режущей пластины:

Символ V в нашем примере обозначает ромбическую пластину с углом 35°.

Третий символ (J) - главный угол в плане

Третья буква показывает главный угол в плане державки:

Угол J (93°) обеспечивает хороший баланс между прочностью режущей кромки и качеством обработки.

Четвертый символ (B) - задний угол пластины

Четвертая позиция указывает на задний угол установленной пластины:

Символ B (5°) указывает на пластину с небольшим задним углом, подходящую для силовых операций.

Пятый символ (R) - направление подачи

Пятая буква определяет направление обработки:

R в нашем коде означает правостороннюю державку.

Размерные характеристики (2525)

Первые две цифры после букв указывают размеры поперечного сечения державки:

• Первые цифры (25) - высота державки в миллиметрах
• Вторые цифры (25) - ширина державки в миллиметрах

Таким образом, 2525 – державка квадратного сечения 25×25 мм.

Длина державки (M)

Следующая буква обозначает длину державки:

Символ M соответствует длине 150 мм.

Размер пластины (16)

Последние цифры указывают на длину режущей кромки пластины в миллиметрах. В нашем случае 16 означает пластину с режущей кромкой 16 мм.

Полная расшифровка SVJBR2525M16:

• S - винтовое крепление пластины
• V - ромбическая пластина 35°
• J - главный угол в плане 93°
• B - задний угол 5°
• R - правое направление подачи
• 25 - высота державки 25 мм
• 25 - ширина державки 25 мм
• M - длина державки 150 мм
• 16 - длина режущей кромки пластины 16 мм

Краткая расшифровка маркировки сменных пластин по ISO

Система обозначений режущих пластин тесно связана с маркировкой державок и следует стандарту ISO 1832. Понимание этой системы поможет правильно подобрать пластины к имеющимся державкам.

Структура обозначения пластин

Стандартное обозначение пластины состоит из 4-7 позиций: CNMG120408

Первые четыре символа - геометрия пластины:

• C - форма (ромб 80°)
• N - задний угол (0°)
• M - класс допуска (±0,13 мм)
• G - тип режущей кромки (без фаски)

Следующие цифры - размеры:

• 12 - длина режущей кромки (мм)
• 04 - толщина пластины (мм)
• 08 - радиус скругления при вершине (мм × 0,1)

Соответствие пластин и державок

Важное правило: форма пластины в обозначении державки должна соответствовать первому символу пластины.

Например:

• Державка SVJBR работает с пластинами VBMT (ромб 35°)
• Державка SCLCR - с пластинами CNMG (ромб 80°)
• Державка DSKNR - с пластинами SNMG (квадрат 90°)

Размер пластины в конце обозначения державки (16 в SVJBR 2525 M16) должен соответствовать длине режущей кромки пластины (16 в CNMG 160408).

Как выбрать державку? Практические советы

Правильный выбор токарной державки - ключ к эффективной и качественной обработке. Следуйте этому пошаговому алгоритму:

Шаг 1. Определите тип операции

• Черновая обработка - выбирайте державки с большими углами в плане (75-93°) и прочным креплением пластин
• Чистовая обработка - предпочтительны углы 45-60° для снижения сил резания и улучшения качества поверхности
• Наружное точение - стандартные прямые или отогнутые державки
• Внутренняя обработка - расточные державки с круглым сечением

Шаг 2. Учтите размеры станка и заготовки

Размеры державки должны соответствовать:

• Резцедержателю станка - проверьте максимальные размеры сечения
• Жесткости системы - для мощных станков выбирайте крупные державки
• Вылету инструмента - минимизируйте вылет для снижения вибраций

Рекомендации по размерам:

• Легкие станки: державки 16×16, 20×20 мм
• Средние станки: 25×25, 32×32 мм
• Тяжелые станки: 40×40, 50×50 мм

Шаг 3. Подберите форму и размер пластины

Выбор формы пластины зависит от операции:

• Ромбические (C, D, V) - универсальные, для контурной обработки
• Квадратные (S) - для торцевания и прямоугольных уступов
• Треугольные (T) - для чистового точения с малыми подачами
• Круглые (R) - для прерывистого резания и копировальных операций

Размер пластины выбирайте исходя из:

• Глубины резания (пластина должна быть в 1,5-2 раза больше глубины)
• Требуемой прочности режущей кромки
• Экономических соображений

Шаг 4. Определите направление подачи

Правые державки (R) - стандартный выбор для большинства операций
Левые державки (L) - для специальных случаев компоновки станка
Нейтральные (N) - для отрезных операций

Шаг 5. Проверьте совместимость

Обязательно убедитесь в совместимости:

• Державки с имеющимися пластинами
• Системы крепления с типом пластин
• Размеров с возможностями станка

Частые ошибки при выборе

Избегайте распространенных ошибок:

• Неправильная геометрия - вызывает вибрации и дефекты поверхности
• Неподходящий размер - снижает жесткость или производительность
• Неверное крепление - приводит к смещению пластины в процессе работы
• Игнорирование направления подачи - усложняет программирование ЧПУ

Правильно выбранная державка обеспечивает стабильную работу, высокое качество обработки и максимальную стойкость режущего инструмента.

Заключение

Понимание системы маркировки токарных державок по ISO - это профессиональный навык, который экономит время и деньги. Теперь вы легко сможете «читать» любое обозначение державки, понимать ее характеристики и делать осознанный выбор инструмента.

Ключевые моменты:

• Каждый символ в маркировке несет конкретную техническую информацию
• Державка и пластина должны быть совместимы по форме и размеру
• Выбор зависит от типа операции, материала заготовки и характеристик станка
• Правильная расшифровка маркировки гарантирует оптимальную производительность

Используйте эти знания для подбора подходящего инструмента в каталоге токарных державок CNC1. А в случае необходимости наши технические специалисты всегда готовы помочь с выбором оптимальной оснастки для ваших задач.
