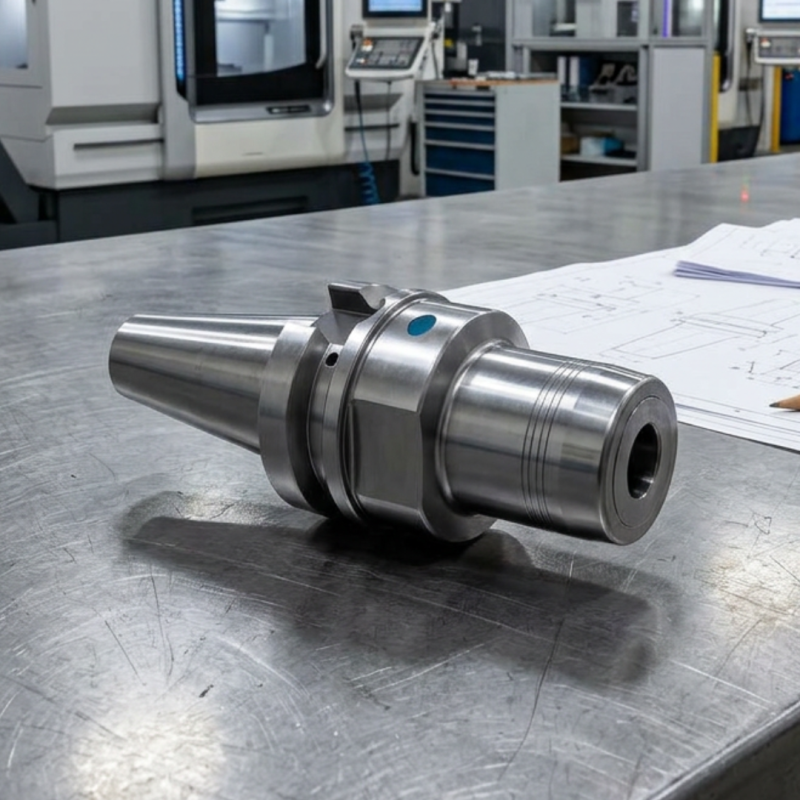

Гидропластовый патрон: конструкция и принцип работы
Долгое время наилучшим вариантом зажима инструмента считались термопатроны, но у них есть существенный минус: необходимость в дополнительном нагревательном оборудовании и время на цикл «нагрел-остыл».
На смену им пришли гидропластовые (гидрозажимные) патроны. Сегодня это один из самых передовых типов оснастки, который сочетает в себе высокую жесткость, низкое биение и простоту использования. В данной статье разберемся, как работает эта технология, почему она надежна и где ее применение даст максимальный экономический эффект.
Принцип работы
Внутри стального корпуса гидропатрона расположена герметичная камера, заполненная специальной жидкостью.
Процесс зажима выглядит так:
- Оператор вставляет инструмент в посадочное отверстие.
- При затяжке установочного винта создается высокое давление внутри камеры.
- Давление воздействует на тонкостенную эластичную мембрану, которая равномерно деформируется по всему периметру.
- Мембрана обжимает хвостовик инструмента с одинаковым усилием по всей длине контакта.
В результате инструмент фиксируется не точечно (как в цангах) и не за счет теплового расширения (как в термопатронах), а за счет равномерного гидравлического давления. Это обеспечивает биение в пределах 0,002–0,003 мм и исключает перекосы даже на высоких оборотах шпинделя.
Технология гидрозажима появилась еще в конце прошлого века. Однако долгое время она не получала развития. Широкое распространение стало возможным только спустя некоторое время, с развитием материаловедения и прецизионного производства.
Современные гидропластовые патроны изготавливаются из высоколегированных сталей с повышенной термостабильностью. Все рабочие поверхности проходят финишную шлифовку и динамическую балансировку. Ключевой элемент – мембрана – производится по сложнейшим технологиям. В результате гидропатрон стал одним из самых стабильных держателей на рынке.
Преимущества и недостатки
Жидкость внутри корпуса работает как демпфер и гасит колебания, возникающие при резании. Это позволяет:
- Работать с инструментом большого вылета без потери устойчивости.
- Использовать тонкие фрезы для чистовой обработки без риска поломки.
- Получать высокое качество поверхности даже на сложных материалах.
Несмотря на высокую надежность, гидропластовый патрон – это прецизионный механизм, чувствительный к ошибкам оператора. Мембрана является важнейшей частью устройства, и ее повреждение выводит патрон из строя.
Два главных правила эксплуатации гидпропатрона:
- Не зажимайте патрон без инструмента. Попытка создать давление в пустой камере приводит к неконтролируемой деформации мембраны. Это вызывает ее разрыв или необратимое повреждение геометрии. Патрон будет сломан.
- Соблюдайте минимальную длину зажимаемого инструмента. У каждого патрона есть параметр минимальной длины хвостовика. Если инструмент слишком короткий, зона давления окажется вне контакта с ним, и мембрана снова деформируется впустую (см. пункт 1). Всегда проверяйте спецификацию производителя перед установкой коротких фрез.
Также помните: мембрану нельзя царапать инструментом при установке, а полость необходимо содержать в чистоте, избегая попадания абразивной пыли и стружки.
Ключевые преимущества гидропластовых патронов:
- Биение <0,003 мм гарантирует высочайшую чистоту поверхности и соответствие чертежным допускам.
- Равномерное распределение давления исключает точечные нагрузки, предотвращая микротрещины и деформацию хвостовика.
- Гидравлический демпфер позволяет увеличить режимы резания и продлить жизнь инструменту.
- Зажим осуществляется одним винтом за секунды. Нет нужды ждать нагрева или остывания, как в случае с термопатронами.
Гидропатрон вместо термопатрона
Одно из самых интересных современных решений - создание гидропластовых патронов с геометрией, полностью повторяющей геометрию термоусадочных оправок.
Зачем это нужно? Многие предприятия уже выстроили свои технологические процессы под термопатроны: написаны программы, подобраны вылеты, отлажены режимы резания. Переход на новую систему часто требует пересмотра всей стратегии.
Гидропатроны с аналогичной геометрией позволяют провести «бесшовную модернизацию»:
- Термопатрон просто заменяется на гидропластовый того же размера.
- Не нужно корректировать управляющие программы и стратегию обработки.
- Вы мгновенно получаете все плюсы гидрозжима: высокую точность, отсутствие необходимости в термоустановке и удобство быстрой смены инструмента.
Области применения
Гидропластовые патроны универсальны, но лучше всего их потенциал раскрывается в следующих задачах:
- Чистовое фрезерование и растачивание, где критично качество поверхности.
- Обработка твердосплавным инструментом малого диаметра.
- 5-осевая и многокоординатная обработка на современных обрабатывающих центрах с ЧПУ.
- Работа с труднообрабатываемыми материалами: нержавеющие стали, титан, жаропрочные сплавы и закаленные стали.
- Работа фрезами типа High-Feed
