Характеристики испытания
| Обрабатываемый материал | |
|---|---|
| Обозначение | Рельс P65-HT260-Э73Ф/ Гост Р51685-2013; Рельс P65-ДТ350-Э73Ф/ Гост Р51685-2013; |
| Твердость | HT260 - нетермоупрочненный 262-321НВ; ДТ350 - термоупрочненный - не более 341НВ в шейке |
| Охлаждение | СОЖ - ЭМП-1ш |
| Станок | |
|---|---|
| Модель | МП6-1968 |
| Наличие ЧПУ | |
| Операция | |
|---|---|
| Сверлильная |
| Вид обработки | |
|---|---|
| Чистовая | |
| Получистовая | |
| Черновая | V |
| Тяжелая черновая | |
| Стабильность | |
|---|---|
| — |
Город проведения испытаний: Новосибирск
Дата проведения испытаний: 21.03.2024
Условия и результаты испытаний
| Параметры инструмента | Внедряемый инструмент | Применяемый инструмент |
|---|---|---|
| Бренд | Schwarzmaier | |
| Обозначение/артикул (корпус, державка, монолитный инструмент) | UD20.SP11.360.W40 | |

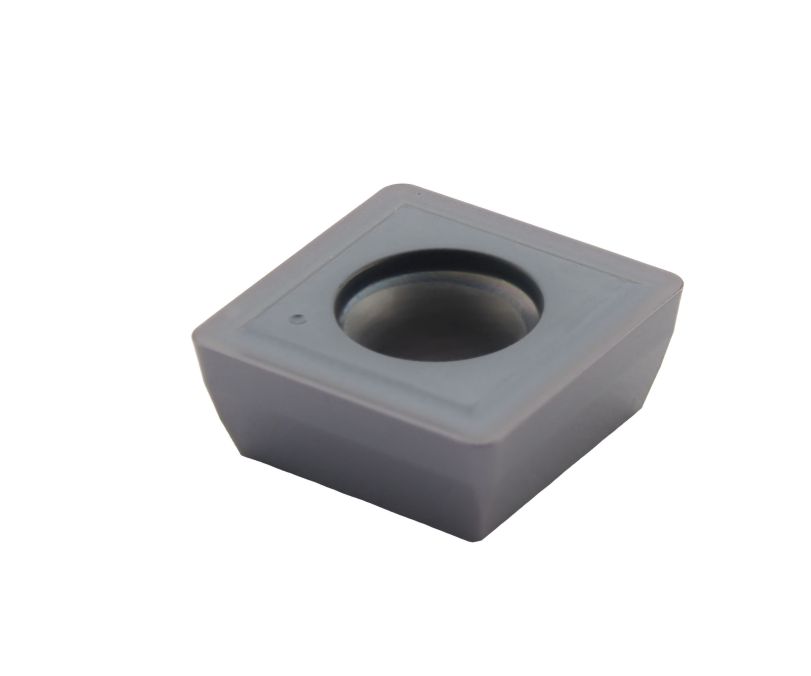

| Обозначение/артикул (пластина) | SPMG110408-DX-HR5130, SPMG110408-DG-1020 | |
| Диаметр обработки/диаметр инструмента, мм | 36 | |
| Эффективное количество зубьев (ZEFP) |
| Режимы резания | ||
|---|---|---|
| Скорость резания (V), м/мин | 50,85 | 50,85 |
| Число оборотов шпинделя (n), об/мин | 160 | 160 |
| Подача на зуб (Fz), мм/зуб | ||
| Подача на оборот, мм/об | ||
| Подача в минуту (Fm), мм/мин | 60 | 60 |
| Глубина резания (Ap), мм | 18 | 18 |
| Ширина резания (Ае), мм | ||
| Количество проходов | ||
| Стойкость/результат | ||
|---|---|---|
| Средняя стойкость реж.кромки, дет | 227 отв. | 211 отв. |
| Средняя стойкость реж.кромки, мин | ||
| Примечания | ||
Итоги испытаний
1. Испытано 3 комплекта пластин. 1-й комплект 1гр. -26 отв. (ДТ). 2гр. - 354 отв. (ДТ-240отв., НТ-104отве.), 3гр. - 113 отв. (ДТ-103отв., НТ-10отв.) (скол на углу пластины, нет возможности работать 4 гранью), 4шо. - 0 отв.
2-й комплект: 1гр. - 40 отв. (ДТ-21отв., НТ-19отв.) (скол на углу пластины, нет возможности работать 2 гранью), 2гр. - 0 отв., 3гр. - 440 отв. (ДТ-306отв., НТ-134отв.). 4 гр. - 457 отв. (ДТ-256., Нт-201отв.) (скол пластины);
2. Фактический размер получаемого отверстия 35.6 мм;
3. Среднее количество отверстий просверленных одной гранью одного комплекта - 227 отверстий.
