Характеристики испытания
| Обрабатываемый материал | |
|---|---|
| Обозначение | Сталь 30X |
| Твердость | |
| Охлаждение | |
| Станок | |
|---|---|
| Модель | Токарный ОЦ SMEC SL 2000-SY |
| Наличие ЧПУ | |
| Операция | |
|---|---|
| Фрезерная |
| Вид обработки | |
|---|---|
| Чистовая | |
| Получистовая | |
| Черновая | |
| Тяжелая черновая | |
| Стабильность | |
|---|---|
| — |
Город проведения испытаний: Выкса
Дата проведения испытаний: 11.11.2024
Условия и результаты испытаний
| Параметры инструмента | Внедряемый инструмент | Применяемый инструмент |
|---|---|---|
| Бренд | Schwarzmaier | |
| Обозначение/артикул (корпус, державка, монолитный инструмент) | PMK8.z4.08.40.100.35.F020 TiAlN | PM-4E-D8.0 KMG ZCC-CT |
| Обозначение/артикул (пластина) | ||
| Диаметр обработки/диаметр инструмента, мм | ||
| Эффективное количество зубьев (ZEFP) |
| Режимы резания | ||
|---|---|---|
| Скорость резания (V), м/мин | 24 | |
| Число оборотов шпинделя (n), об/мин | 950 | |
| Подача на зуб (Fz), мм/зуб | ||
| Подача на оборот, мм/об | 0.2 | |
| Подача в минуту (Fm), мм/мин | ||
| Глубина резания (Ap), мм | ||
| Ширина резания (Ае), мм | ||
| Количество проходов | ||
| Стойкость/результат | ||
|---|---|---|
| Средняя стойкость реж.кромки, дет | ||
| Средняя стойкость реж.кромки, мин | ||
| Примечания | Все обработанные детали соответствуют требованиям чертежа | |
Итоги испытаний
Представленные на испытание фрезы показали лучшую стойкость (98 шт) с применяемыми на данный момент PM-4E-D8.0 KMG ZCC-CT (=41шт). Для подтверждения результатов испытаний опытных образцов закупить опытно-промышленную партию фрез "PNK8.z4.08.40.100.35 F020" в количестве не менее 20 шт.
Товары из испытания
Все
1

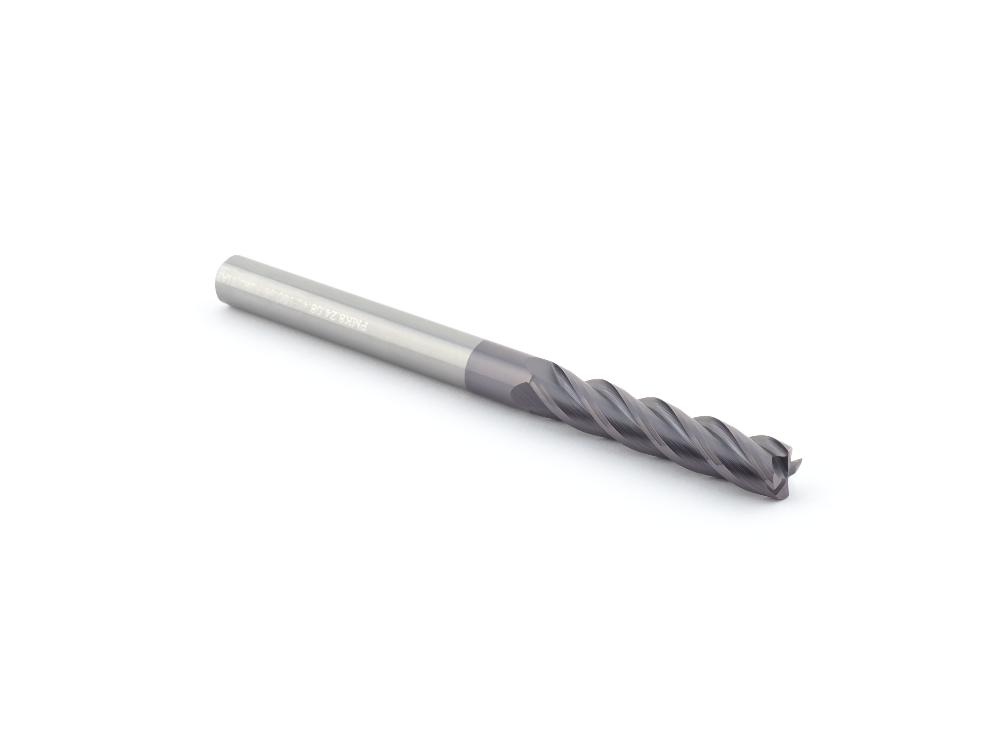

PMK8
1
Представители от компании ООО «СИЭНСИ ОДИН»
