Борфрезы: характеристики и сравнение методов пайки

Основные характеристики борфрез

Конструкция:

• хвостовик (обычно из углеродистой стали);
• рабочая часть (из твердого сплава — например, карбида вольфрама марок ВК6, ВК7, ВК8);
• соединение хвостовика и рабочей части — методом пайки или высокочастотной сварки.

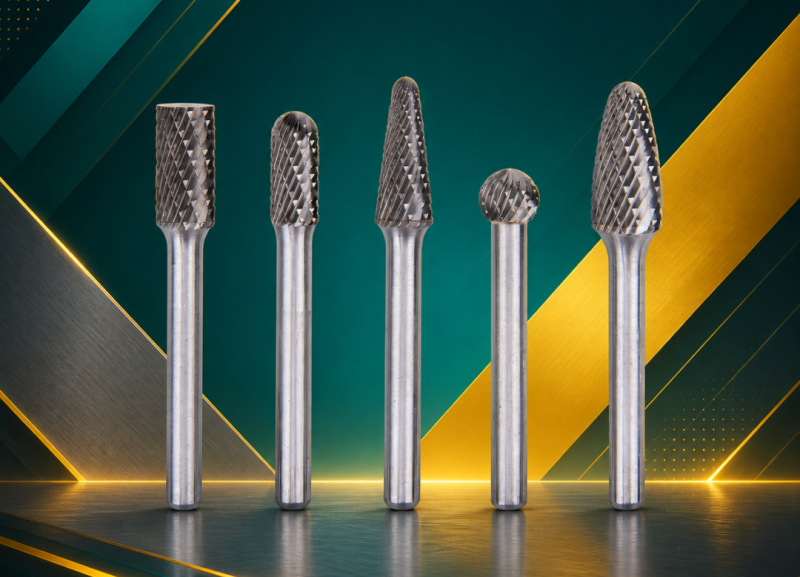

Форма рабочей части (влияет на сферу применения):

• A — цилиндрическая с гладким торцом (выравнивание поверхностей и отверстий);
• B — цилиндрическая с торцевыми зубьями (универсальное применение, выборка пазов);
• C — сфероцилиндрическая (обработка поверхностей, пазов, угловых соединений);
• D — сферическая (обработка отверстий и контуров);
• E — овальная (скругленные поверхности, формованные детали);
• F — параболическая (обработка сварных швов);
• H — пламевидная (обработка формованных деталей);
• J, K, L — конические (обработка кромок, зенкование);
• T — дисковая (изготовление и обработка пазов);
• R — радиусная (закругление поверхностей).

Тип насечки (определяет качество обработки и тип материала):

• одинарная — быстрое снятие материала, длинная стружка;
• двойная — высокая устойчивость, чистая поверхность, мелкая стружка;
• крупная — для мягких материалов (алюминий, пластик);
• алмазная — для закаленных материалов и высокопрочных сплавов.

Размеры:

• диаметр режущей части (D) — обычно 3–25 мм;
• длина рабочей части (l) — до 80 мм (есть удлиненные версии до 200 мм);
• диаметр хвостовика (d) — чаще 3 или 6 мм;
• общая длина (L) — зависит от модели.

Покрытия (повышают износостойкость):

• TiN (нитрид титана) — твердость 2400 HV;
• TiAlN (алюмонитрид титана) — твердость 3400 HV.

Материалы обработки: сталь, чугун, алюминий, медь, латунь, титан, пластик и др.

Сравнение методов пайки борфрез: медная/латунная и серебряная

При изготовлении борфрез соединение хвостовика и твердосплавной головки выполняется пайкой. Рассмотрим два распространенных варианта.

Выводы по сравнению

Медная/латунная пайка:

• подходит для бюджетных и бытовых борфрез;
• дешевле в производстве;
• достаточна для несложных задач (легкая обработка, невысокие нагрузки);
• может ослабевать при сильном нагреве или длительной работе.

Серебряная пайка:

• предпочтительна для профессиональных борфрез;
• обеспечивает высокую прочность и долговечность;
• устойчива к перегреву и вибрациям;
• оправдана для сложных задач (обработка твердых сталей, длительные нагрузки).

Рекомендации по выбору

Для бытового использования и несложных операций подойдут борфрезы с медной/латунной пайкой — они дешевле, а нагрузки невелики.

Для профессиональных задач (обработка высокопрочных сталей, длительная работа, высокие нагрузки) выбирайте борфрезы с серебряной пайкой — они надежнее и долговечнее.
