Все о метчиках и нарезании резьбы

Основные типы и виды метчиков

Метчик - это монолитный режущий инструмент для нарезания внутренней резьбы в отверстиях, который внешне похож на винт с продольными или винтовыми канавками для отвода стружки. Он состоит из рабочей части (заборный конус и калибрующая часть) и хвостовика для закрепления в оснастке.

Конструкция и принцип работы

Рабочая часть:

• Заборный конус: Начинает процесс нарезки, формируя начальные витки.
• Калибрующая часть: Доводит резьбу до требуемой точности и чистоты.
• Канавки: Прорезаны между режущими зубьями, предназначены для вывода стружки и подачи смазочного масла.

Хвостовик:

• Имеет квадрат на конце, чтобы инструмент можно было закрепить в патроне станка или в специальном держателе для ручного использования.

Классификация по способу применения

• Ручные метчики применяются в слесарных операциях, обычно поставляются комплектами из 2-3 штук: черновой, средний (при необходимости) и чистовой для последовательного нарезания резьбы.
• Машинные (машинно-ручные) метчики предназначены для работы на станках с ЧПУ и резьбонарезных манипуляторах, обеспечивают высокую производительность и точность, позволяют нарезать резьбу за один проход.
• Гаечные метчики отличаются удлиненным или изогнутым хвостовиком, что позволяет нарезать резьбу в нескольких гайках подряд без выворачивания инструмента.

Классификация по типу канавок

• Метчики с прямыми канавками - универсальное решение для большинства материалов с короткой ломкой стружкой. Подходят как для сквозных, так и для глухих отверстий.
• Метчики с винтовыми (спиральными) канавками предназначены для глухих отверстий. Винтовая канавка выталкивает стружку вверх, предотвращая заклинивание инструмента.

Специализированные типы метчиков

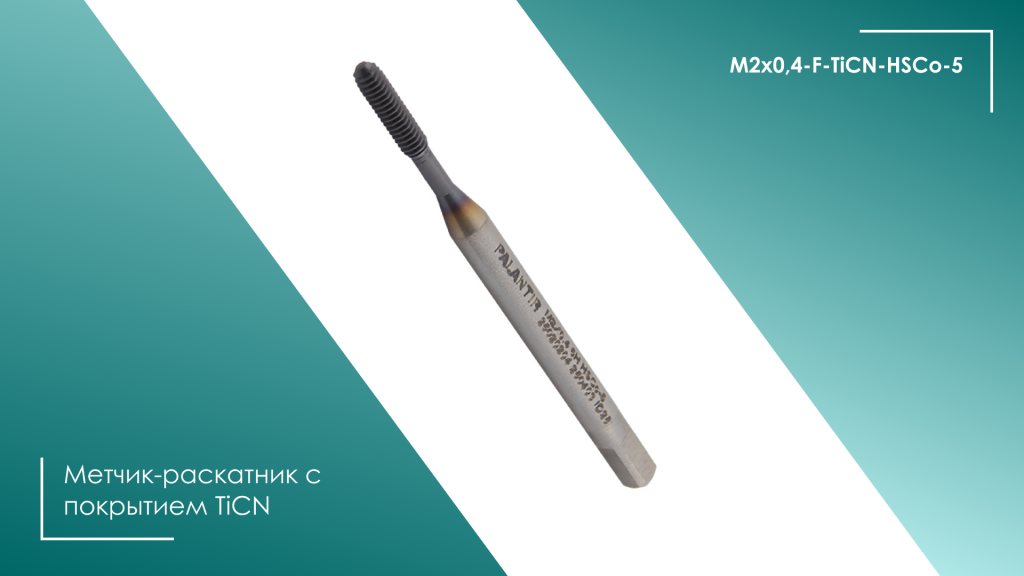

• Бесканавочные (раскатные) метчики формируют резьбу не срезанием, а пластической деформацией металла. Они отличаются повышенной прочностью и практически не ломаются, подходят для мягких сталей и цветных металлов.
• Шахматные метчики имеют срезанные через один зубья на калибрующей части, что снижает трение при работе с вязкими материалами: алюминием, латунью, медью.

Ключевые критерии выбора метчика

Тип резьбы и размеры

Самые распространенные типы резьб, с которыми работают метчики:

• Метрическая резьба (маркировка M) - измеряется в миллиметрах. Представляет собой винтовые канавки треугольной формы на цилиндрических или конических поверхностях.

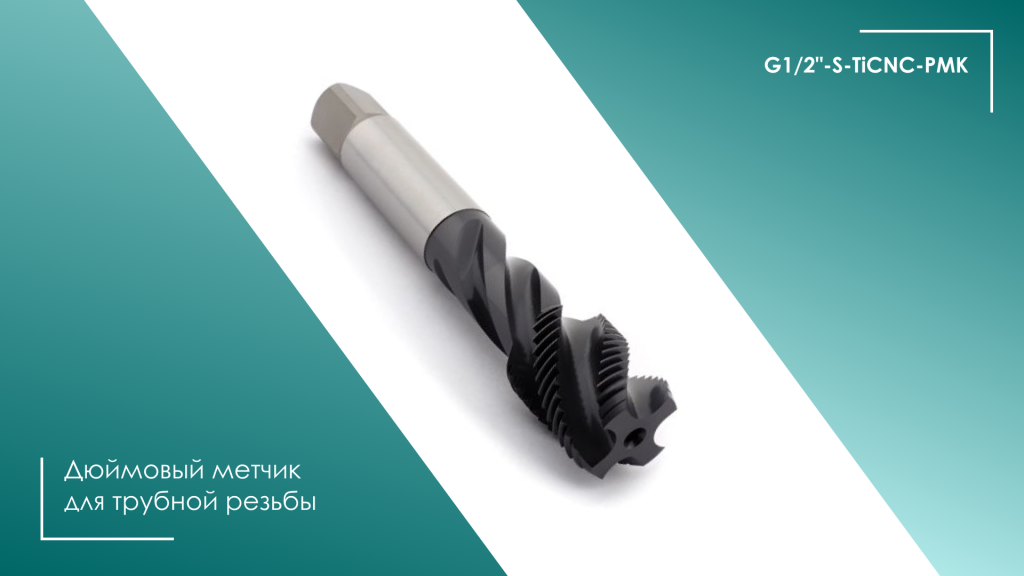

• Трубная резьба (маркировка G) - измеряется в дюймах. Предназначена для соединения и уплотнения труб, фитингов, арматуры и трубопроводов.

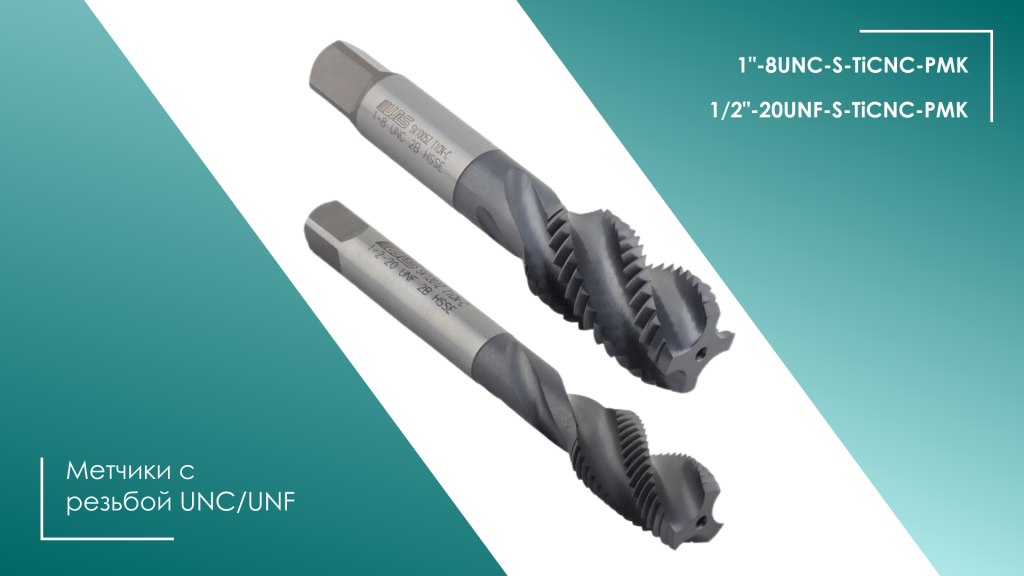

• Дюймовая резьба UNF и UNC - измеряется в дюймах, а шаг в витках на дюйм. Применяется преимущественно в США, Канаде и Великобритании. UNF - это мелкая резьба с большим числом витков на дюйм, тогда как UNC - грубая резьба с меньшим количеством витков на дюйм.

Материал заготовки

Выбор метчика существенно зависит от обрабатываемого материала:

• Для конструкционных сталей применяют метчики из быстрорежущих сталей HSS с покрытиями TiN или TiAlN. Рекомендуемая скорость резания: 3-15 м/мин.

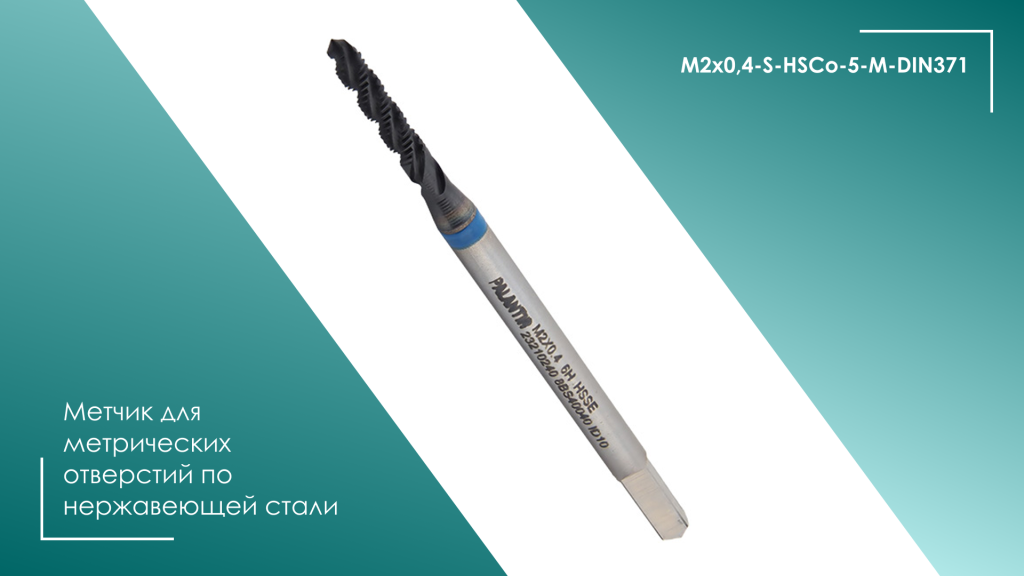

• Для нержавеющих сталей и жаропрочных сплавов требуются метчики из высоколегированных сталей с кобальтовыми добавками (HSS-E) и специальными покрытиями.
• Для алюминиевых сплавов используют метчики с острой режущей геометрией и полированными канавками. Критично правильно подобрать СОЖ - обычно применяют керосин или специальные эмульсии.
• Для чугуна и бронзы подходят обычные HSS метчики, часто можно работать без охлаждения.

Тип отверстия: сквозное или глухое

• Для сквозных отверстий лучше использовать метчики с прямыми канавками или с подточкой. Стружка свободно проходит через отверстие, не создавая проблем.
• Для глухих отверстий необходимы метчики со спиральными канавками, которые выталкивают стружку наружу. Глубина отверстия должна превышать длину нарезаемой резьбы на 2-3 шага резьбы.

Класс точности резьбы

Стандартные метчики обеспечивают 6-й класс точности резьбы (6H). Для более точных соединений используют калибровочные метчики или специальные прецизионные инструменты.

Производительность и стойкость

• Машинно-ручные метчики обеспечивают более высокую производительность благодаря возможности работы на повышенных скоростях резания до 2-12 м/мин.
• Метчики с покрытиями (TiN, TiAlN, TiCN) имеют в 2-4 раза большую стойкость по сравнению с обычными.

Определение правильного диаметра отверстия

Формула расчета и корректировки

Для нарезания требуемой резьбы критически важно правильно подобрать диаметр предварительного отверстия. Базовая формула для расчета диаметра отверстия под резьбу: D = d - P, где d - номинальный диаметр резьбы, P - шаг резьбы.

Однако для вязких материалов необходимо учитывать явление подъема витка резьбы. При работе с алюминиевыми сплавами диаметр отверстия увеличивают на 0,08-0,4 мм в зависимости от шага резьбы. Для титановых сплавов корректировка составляет 0,13-0,65 мм.

Контроль диаметра отверстия

Перед нарезанием резьбы обязательно контролируйте диаметр предварительного отверстия. Слишком маленькое отверстие приведет к перегрузке и поломке метчика, слишком большое - к неполному профилю резьбы и ослаблению соединения.

Технология нарезания резьбы метчиком

Подготовительные операции

• Сверление отверстия выполняется сверлом точно рассчитанного диаметра. Отверстие должно быть строго перпендикулярно поверхности детали.
• Снятие фаски с входной кромки отверстия облегчает заход метчика и предотвращает перекосы. Размер фаски составляет 0,3-0,5 мм.
• Очистка отверстия от стружки и загрязнений предотвращает попадание абразивных частиц на режущие кромки метчика.

Техника ручного нарезания

При ручном нарезании резьбы соблюдайте основное правило: на 2 оборота по ходу резьбы делайте 1 оборот в обратную сторону для скалывания стружки. Это предотвращает заклинивание метчика и улучшает качество резьбы.

Последовательность работы с комплектным инструментом:

• Черновой метчик нарезает 60-70% профиля резьбы
• Средний метчик (при наличии) доводит профиль до 90%
• Чистовой метчик формирует окончательный профиль

Машинное нарезание резьбы

На станках с ЧПУ применяют жесткое нарезание резьбы с синхронизацией вращения шпинделя и подачи. Это обеспечивает высокую точность и производительность.

Рекомендуемые режимы резания:

• Сталь: 3-15 м/мин
• Алюминий: 15-50 м/мин
• Чугун: 6-22 м/мин
• Нержавеющая сталь: 2-8 м/мин

Смазочно-охлаждающие жидкости при нарезании резьбы

Использование смазочно-охлаждающих жидкостей критически важно для успешного нарезания резьбы. СОЖ выполняет несколько функций:

• Снижает трение и износ инструмента
• Предотвращает перегрев и прикипание металла
• Улучшает удаление стружки
• Повышает качество поверхности резьбы

Правильный выбор СОЖ может увеличить стойкость метчика в 2-4 раза.

Выбор СОЖ в зависимости от материала

Специальные пасты для нарезания резьбы

Для особо сложных случаев применяют специальные пасты для нарезания резьбы. Они содержат противозадирные присадки и обеспечивают превосходное качество резьбы даже в труднообрабатываемых материалах.

Контроль качества резьбы после нарезания

Методы контроля

• Комплексный контроль резьбовыми калибрами - основной метод проверки в производстве. Проходной калибр должен свинчиваться с резьбой по всей длине без усилия, непроходной - не более чем на 2 нитки.
• Поэлементный контроль применяют для точных резьб с измерением каждого параметра отдельно: среднего диаметра, шага, угла профиля.

Типичные дефекты резьбы

• Рваная резьба возникает при неправильном диаметре отверстия или тупом инструменте. Решение: контроль диаметра сверла, замена метчика.
• Тупая резьба - результат слишком большого диаметра отверстия. Профиль резьбы получается неполным, что снижает прочность соединения.
• Конусность резьбы образуется при перекосе метчика или износе станочного оборудования. Необходим контроль перпендикулярности и состояния станка.

Частые ошибки и способы их предотвращения

Поломка метчика в отверстии

Основные причины поломок:

• Слишком маленький диаметр отверстия
• Высокая скорость резания
• Засорение канавок стружкой
• Перекос инструмента
• Работа тупым метчиком

Способы извлечения сломанного метчика:

• Если обломок выступает наружу - извлечение плоскогубцами
• При поломке в глубине отверстия - растворение азотной кислотой (только для HSS инструментов)
• Электроэрозионное выжигание остатков

Проблемы с размером резьбы

• Увеличенный размер резьбы возникает при слишком высокой скорости резания, образовании наростов на метчике или неправильной фиксации инструмента.
• Уменьшенный размер резьбы - результат использования метчика неподходящей геометрии или превышения числа переточек.

Неудовлетворительное качество поверхности

Причины шероховатой резьбы:

• Недостаточная скорость резания
• Плохое охлаждение
• Неправильная геометрия инструмента
• Вибрации при обработке

Рекомендации по выбору и покупке метчиков

При выборе метчика обращайте внимание на:

• Качество заточки режущих кромок
• Точность резьбового профиля
• Качество термообработки
• Наличие сертификатов качества
• Репутацию производителя

Не экономьте на качестве метчиков - дешевый инструмент часто приводит к браку деталей и простоям производства. Стоимость качественного метчика окупается за счет:

• Более высокой стойкости
• Стабильного качества резьбы
• Снижения количества брака
• Уменьшения времени простоев

Алгоритм правильного выбора метчика

1. Определите тип резьбы (метрическая, трубная, дюймовая) и ее параметры (диаметр, шаг)
2. Проанализируйте материал заготовки и выберите соответствующую марку стали метчика и покрытие
3. Определите тип отверстия (сквозное или глухое) для выбора геометрии канавок
4. Рассчитайте диаметр предварительного отверстия с учетом поправок на материал
5. Выберите способ нарезания (ручной или машинный) и соответствующий тип метчика
6. Подберите подходящую СОЖ для данного сочетания материалов
7. Определите режимы резания в соответствии с рекомендациями производителя
8. Подготовьте средства контроля качества резьбы

Заключение
